58
Wartung, Reinigung

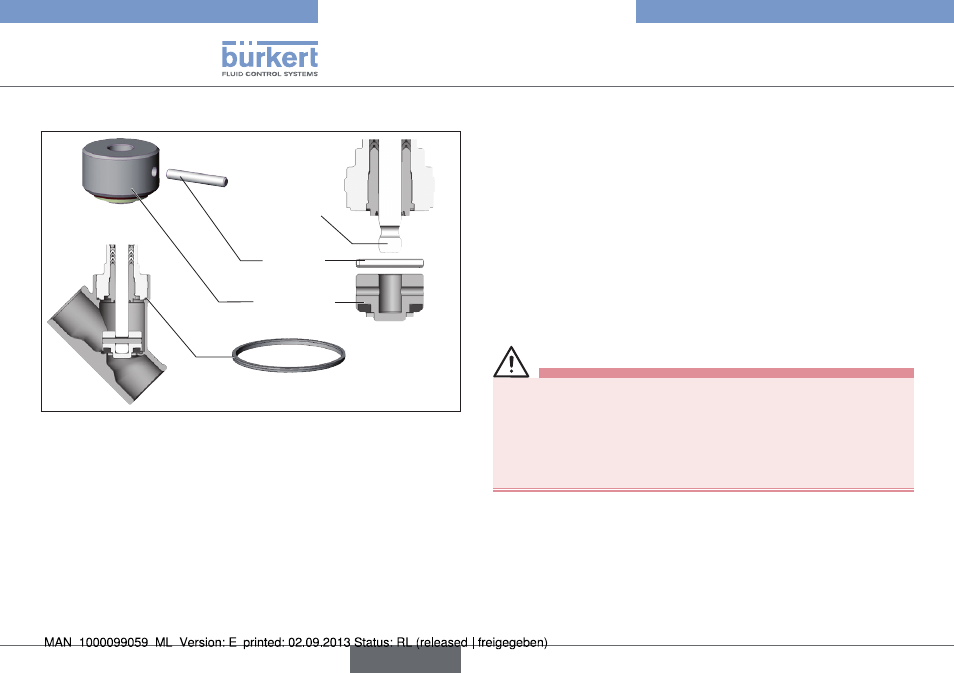

Ventilsatz tauschen:
Spindel
Steckstift
Pendelteller
Graphitdichtung
Bild 20: Ventilsatz
Vorgehensweise:
→
Pendelteller am zylindrischen Teil mit Hilfe eines Prismas oder
etwas Ähnlichem abstützen.
→
Steckstift mit einem passenden Splinttreiber herausschlagen.
Splinttreiber ø 3 mm, bei Spindeldurchmesser 10 mm am
Pendelteller.
Splinttreiber ø 5 mm, bei Spindeldurchmesser 14 mm am
Pendelteller.
→
Pendelteller abziehen.
→
Neuen Pendelteller auf die Spindel stecken.
→
Bohrungen von Pendelteller und Spindel zueinander fluchtend
ausrichten.
→
Pendelteller am zylindrischen Teil mit Hilfe eines Prismas oder
etwas Ähnlichem abstützen.
→
Steckstift in die Bohrung einsetzen.
→
Steckstiftbohrungen am Pendelteller beidseitig mit Meißel oder
Körner verstemmen.
Antrieb auf Ventilgehäuse montieren
→
Graphitdichtung prüfen und bei Bedarf erneuern.
WARNUNG!
Gefahr durch falsche Schmierstoffe!
Ungeeigneter Schmierstoff kann das Medium verunreinigen. Bei
Sauerstoffanwendungen besteht dadurch Explosionsgefahr!
• Bei spezifischen Anwendungen wie z. B. Sauerstoff- oder Ana-
lyseanwendungen nur entsprechend zugelassene Schmierstoffe
verwenden.
→
Nippelgewinde vor Wiedereinbau des Antriebs einfetten (z. B.
mit Klüberpaste UH1 96-402 der Fa. Klüber).
