84

Montage

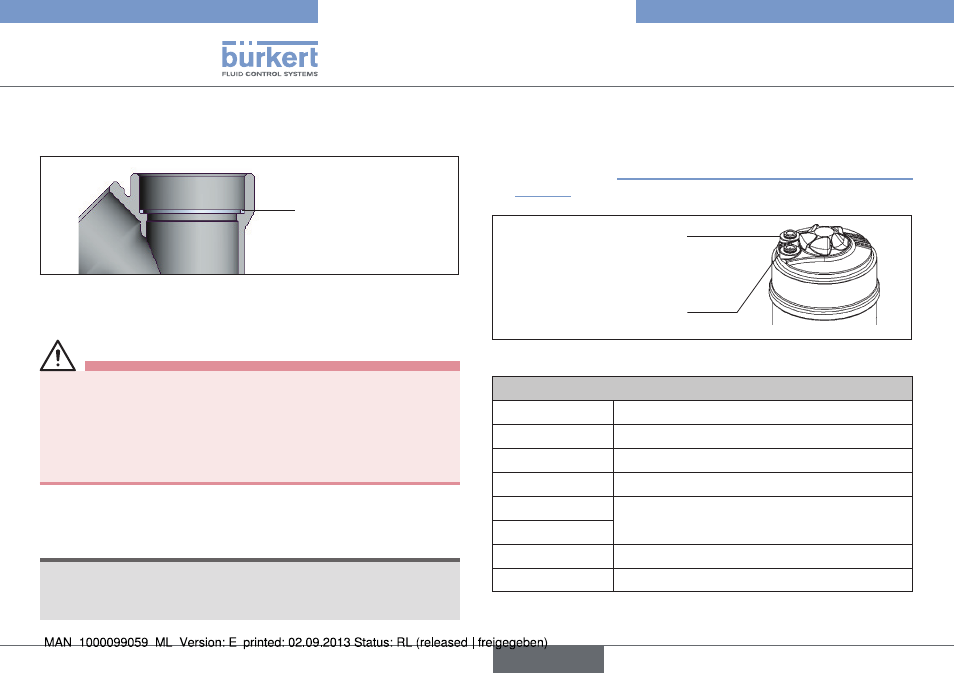

8.3.2. Monter l‘actionneur (corps avec

embouts à souder)

Joint graphite

Fig. 14 : Joint graphite

Contrôler le joint graphite et si nécessaire, le remplacer.

AVERTISSEMENT !

Danger dы а de mauvais lubrifiants.
Un lubrifiant non approprié peut encrasser le fluide. En cas d'applications

faisant usage d'oxygène il existe alors un risque d'explosion !
• Utilisez uniquement des lubrifiants homologués pour les appli-

cations spécifiques comme par ex. celles faisant usage d'oxy-

gène ou les applications d'analyse.

Avant de remonter l‘actionneur, lubrifiez le filet du embout

(par ex. de pâte Klüber UH1 96-402 de la société Klüber).

REMARQUE !

Endommagement du joint ou du contour de siège.
• Lors de la montage de l’actionneur, la vanne doit être en posi-

tion ouverte.

Avec la fonction A il convient d’appliquer de l’air comprimé (5 bars)
au raccord d’air de pilotage: ouverture da la vanne.

Visser l’actionneur dans le corps de vanne. Respecter le couple
de serrage (voir « Tab. 5 : Couples de serrage corps de vanne /
embout »).

1

2

Raccord d’air de pilotage

CFA, CFB, CFI

Raccord de purge d’air

CFA, CFB

Raccord d’air de pilotage

CFI

Fig. 15 : Raccordements

Couples de serrage corps de vanne / embout
Diamètre

Couple de serrage [Nm]

15

45 ±3

20

50 ±3

25

60 ±3

32

65 ±3

40
50

70 ±3

65

100 ±3

Tab. 5 : Couples de serrage corps de vanne / embout

Type 2100

français
