98
Fatal1ty X79 Champion Series Motherboard

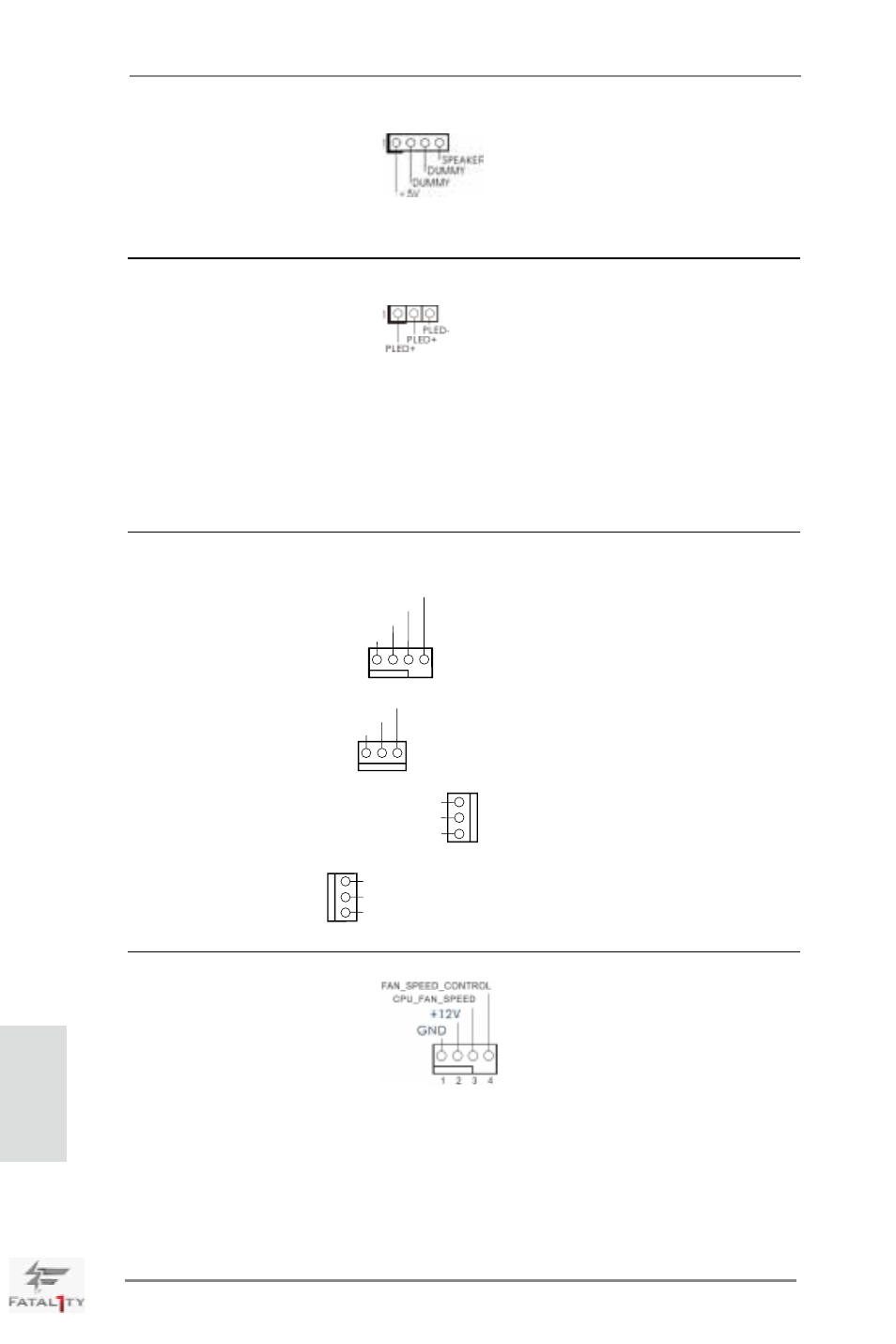

En-tête du haut-parleur Veuillez connecter le
de châssis haut-parleur de châssis sur cet
(SPEAKER1 br. 4) en-tête.
(voir p.4 No. 28)
LED di accensione Collegare il LED di accensione
(PLED1 br. 3) chassi per indicare lo stato di
(voir p.2 Nr. 24) alimentazione del sistema. Il
LED è acceso quando il sistema
è in funzione. Il LED continua a
lampeggiare in stato S1/S3. Il
LED è spento in stato S4 o S5
(spegnimento).
Connecteur pour châssis et ventilateur Branchez les câbles du
(CHA_FAN1 br.4) ventilateur aux connecteurs
(voir p.4 No. 30) pour ventilateur et faites
correspondre le fil noir à la
broche de terre. CHA_FAN1,
(CHA_FAN2 br. 3) CHA_FAN2 et CHA_FAN3
(voir p.4 No. 29) prennent en charge la fonction
contrôle du ventilateur.
(CHA_FAN3 br. 3)
(voir p.4 No. 12)
(PWR_FAN1 br. 3)
(voir p.4 No. 48)
GND
+12V
CHA_FAN_SPEED
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
GND
+12V
PWR_FAN_SPEED
GND
+12V
CHA_FAN_SPEED
Connecteur du ventilateur Veuillez connecter le câble de
de l’UC ventilateur d’UC sur ce
(CPU_FAN1 br. 4) connecteur et brancher le fil
(voir p.4 No. 5) noir sur la broche de terre.
Français
