118

Fatal1ty X79 Champion Series Motherboard

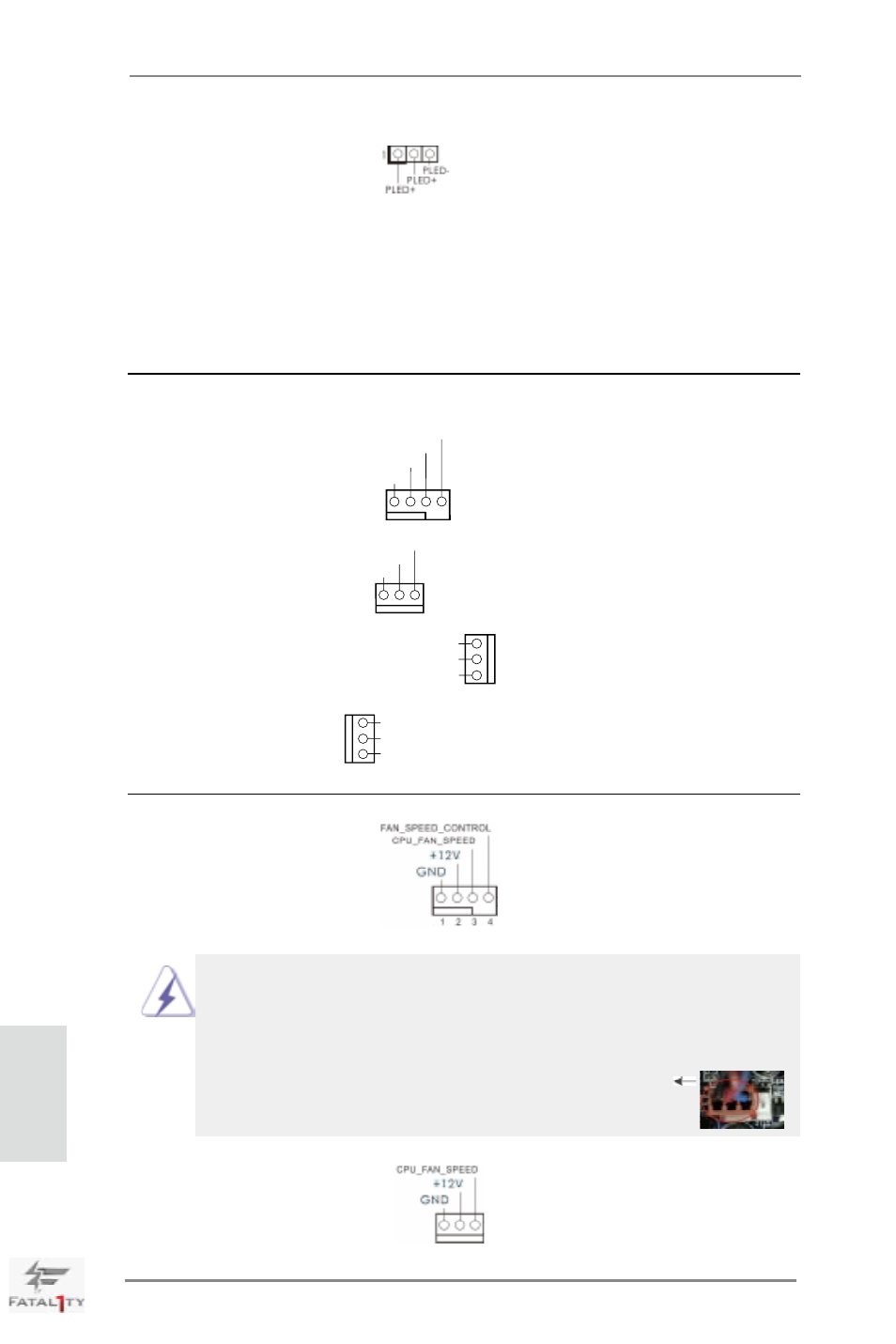

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

Connettore ventolina CPU

Collegare il cavo della ventolina

(4-pin CPU_FAN1)

CPU a questo connettore e far

(vedi p.4 Nr. 5)

combaciare il filo nero al pin

terra.

Sebbene la presente scheda madre disponga di un supporto per ventola CPU a 4

piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare

anche senza la funzione di controllo della velocità della ventola. Se si intende

collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa

scheda madre, collegarla ai piedini 1-3.

(3-pin CPU_FAN2)
(vedi p.4 Nr. 8)

Collettori Chassis ed alimentazione ventola

Collegare i cavi della ventola ai

(4-pin CHA_FAN1)

corrispondenti connettori

(vedi p.4 Nr. 30)

facendo combaciare il cavo

nero col pin di terra.

CHA_FAN1, CHA_FAN2 e

(3-pin CHA_FAN2)

CHA_FAN3 supportano la

(vedi p.4 Nr. 29)

funzione Fan Control.

(3-pin CHA_FAN3)
(vedi p.4 Nr. 12)

(3-pin PWR_FAN1)
(vedi p.4 Nr. 48)

GND

+12V

CHA_FAN_SPEED

CHA_FAN_SPEED

FAN_SPEED_CONTROL

GND

+12V

GND

+12V
PWR_FAN_SPEED

GND

+12V

CHA_FAN_SPEED

LED di accensione

Collegare il LED di accensione

(3-pin PLED1)

chassi per indicare lo stato di

(vedi p.2 Nr. 24)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1/S3. Il

LED è spento in stato S4 o S5

(spegnimento).
