Es posible que el diseño del panel frontal varíe en función del chasis. Un
módulo del panel frontal consiste principalmente de interruptor de
alimentación, interruptor de restablecimiento, LED de alimentación, LED
de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel
frontal del chasis a esta cabecera, asegúrese de que las asignaciones
de cables y las asignaciones de contactos coincidan correctamente.

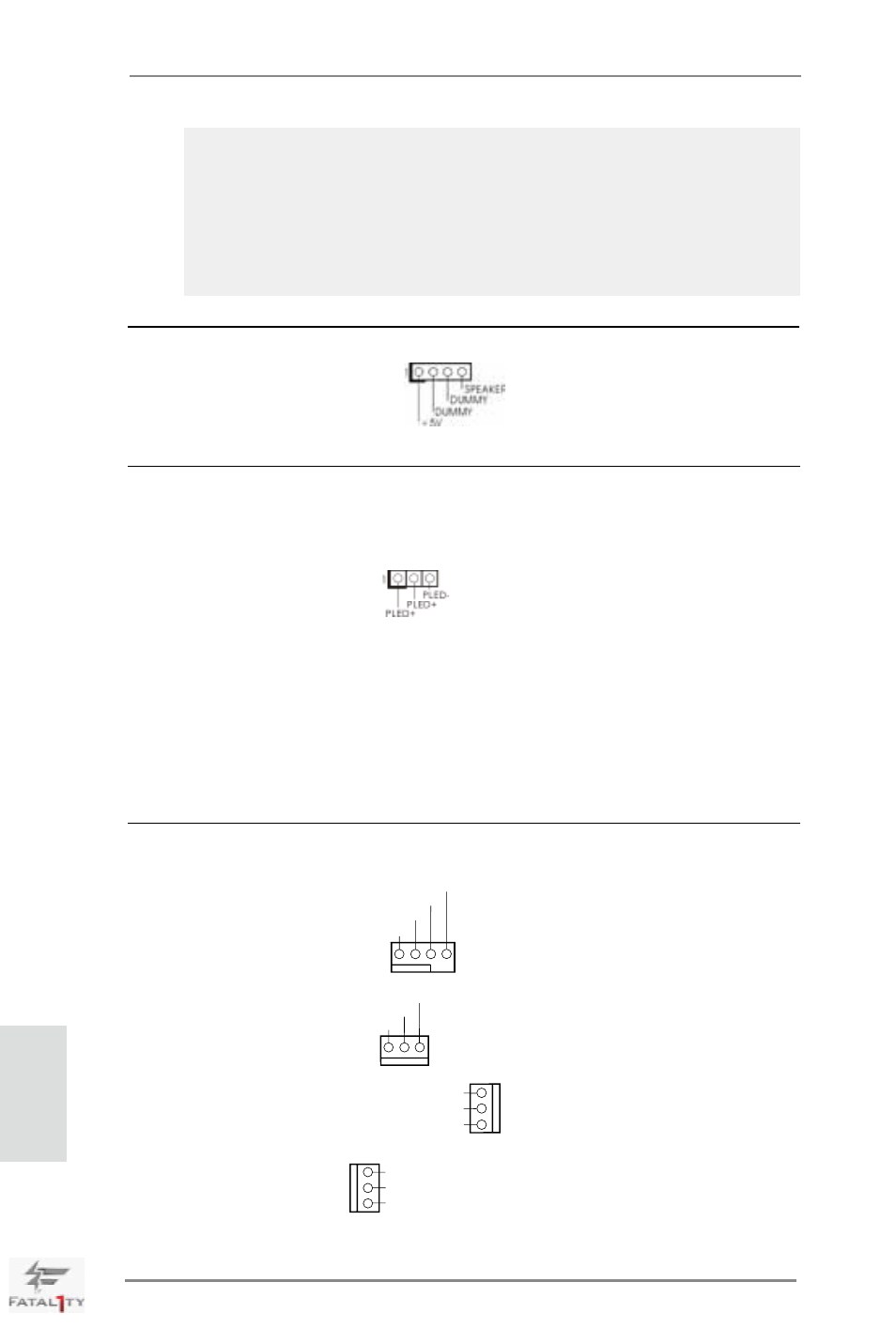

Cabezal del altavoz del chasis Conecte el altavoz del chasis a
(4-pin SPEAKER1) su cabezal.
(vea p.4, N. 28)
Cabecera de indicador LED de encendido Conecte el indicador LED de
LED de encendido encendido del chasis a esta
(3-pin PLED1) cabecera para conocer el
(vea p.2, N. 24) estado de encendido del
sistema. El indicador LED se
encenderá si el sistema se
encuentra en funcionamiento.
El indicador LED parpadeará
en el estado S1/S3. El indicador
LED se apagará en los estados
S4 o S5 (apagado).
Conectores de ventilador de chasis Por favor, conecte los cables
/ alimentación del ventilador a los conectores
(4-pin CHA_FAN1) de ventilador, haciendo coincidir
(vea p.4, N. 30) el cable negro con la patilla de
masa. CHA_FAN1, CHA_FAN2
(3-pin CHA_FAN2) y CHA_FAN3 admiten control
(vea p.4, N. 29) de ventilador.
(3-pin CHA_FAN3)
(vea p.4, N. 12)
(3-pin PWR_FAN1)
(vea p.4, N. 48)
GND
+12V
CHA_FAN_SPEED
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
GND
+12V
PWR_FAN_SPEED
GND
+12V
CHA_FAN_SPEED
