114
Fatal1ty X79 Champion Series Motherboard

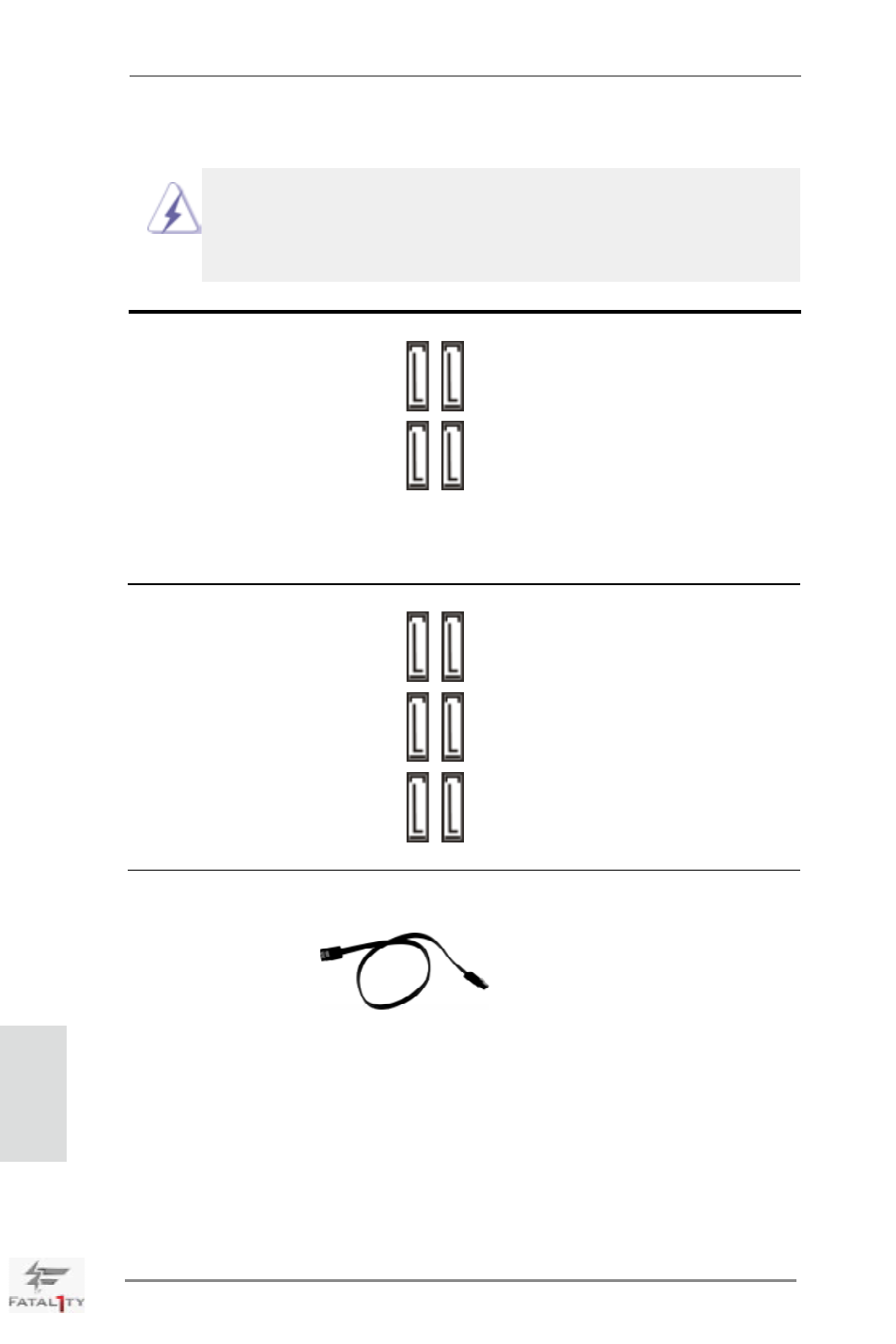

1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
Connettori Serial ATA2 Questi quattro connettori Serial
(SATA2_0_1: vedi p.4 Nr. 17) ATA2 (SATA2) supportano cavi
(SATA2_2_3: vedi p.4 Nr. 18) dati SATA per dispositivi di
immagazzinamento interni.
L’interfaccia SATA2 attuale
permette velocità di
trasferimento dati fino a 3.0
Gb/s.
Serial ATA3 Connectors Questi sei connettori Serial
(SATA3_0_1: vedi p.4 Nr. 19) ATA3 (SATA3) supportano cavi
(SATA3_M0_M1: vedi p.4 Nr. 20) dati SATA per dispositivi di
(SATA3_M2_M3: vedi p.4 Nr. 21) immagazzinamento interni.
L’interfaccia SATA3 attuale
permette velocità di
trasferimento dati fino a 6.0
Gb/s.
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale) di dati SATA può essere
collegata al disco rigido SATA /
SATA2 / SATA3 o al connettore
di SATA2 / SATA3 su questa
cartolina base.
SA
TA2_2 SA
TA2_0
SA
TA2_3 SA
TA2_1
SA
TA3_0
SA
TA3_1
SA
TA3_M2 SA
TA3_M0
SA
TA3_M3 SA
TA3_M1
Italiano
