158
Fatal1ty X79 Champion Series Motherboard

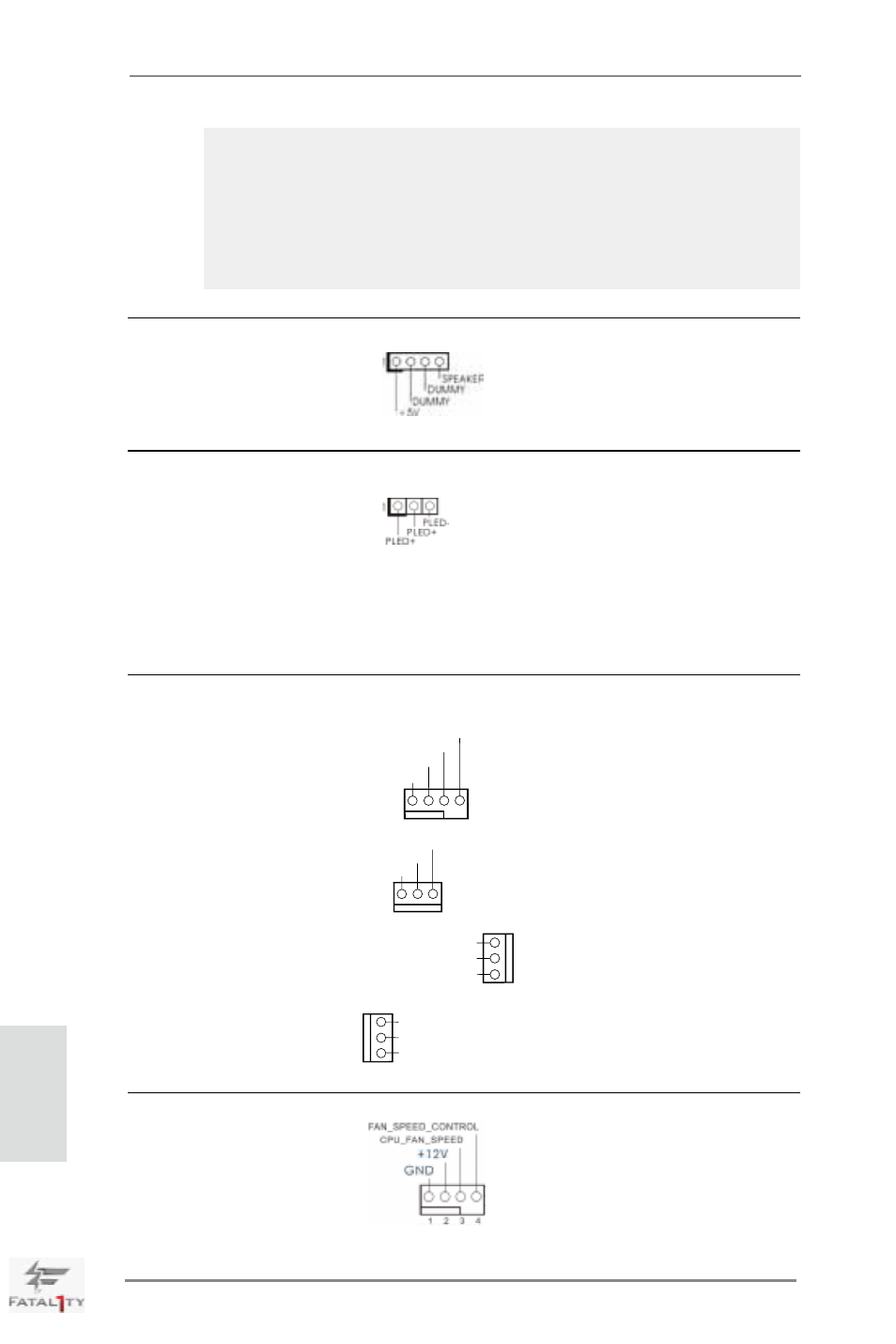

Колодка динамика корпуса Подключите к этой колодке
(4-контактный SPEAKER1) кабель от динамика на корпусе
(см. стр. 4, п. 28) компьютера.
разъем Power LED Подключите индикатор Power LED
(3-контактный PLED1) к этому разъему для отображения
(см. стр. 2, п. 24) статуса питания системы. Этот
светодиод продолжит мигать в
режиме S1/S3. Светодиод будет
выключен в режимах S4 или S5
(система выключена).
Конструкция передней панели может различаться в зависимости от
корпуса. Модуль передней панели в основном состоит из кнопки
питания, кнопки сброса, индикатора питания, индикатора активности
жесткого диска, динамика и т.п. При подключении к этому разъему
модуля передней панели корпуса удостоверьтесь, что провода
подключаются к соответствующим контактам.
Chassis, Power и SB Fan-соединители Подключите кабели вентилятора
(4-контактный CHA_FAN1) к соединителям и присоедините
(см. стр. 4, п. 30) черный шнур к штырю
заземления. CHA_FAN1,
CHA_FAN2 и CHA_FAN3
поддерживают функцию
(3-контактный CHA_FAN2) управления вентилятором.
(см. стр. 4, п. 29)
(3-контактный CHA_FAN3)
(см. стр. 4, п. 12)
(3-контактный PWR_FAN1)
(см. стр. 4, п. 48)
GND
+12V
CHA_FAN_SPEED
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
GND
+12V
PWR_FAN_SPEED
GND
+12V
CHA_FAN_SPEED
Разъем вентилятора Подключите к этому разъему
процессора кабель вентилятора процессора
(4-контактный CPU_FAN1) так, чтобы черный провод
(см. стр. 4, п. 5) соответствовал контакту земли.
