229
Fatal1ty X79 Champion Series Motherboard

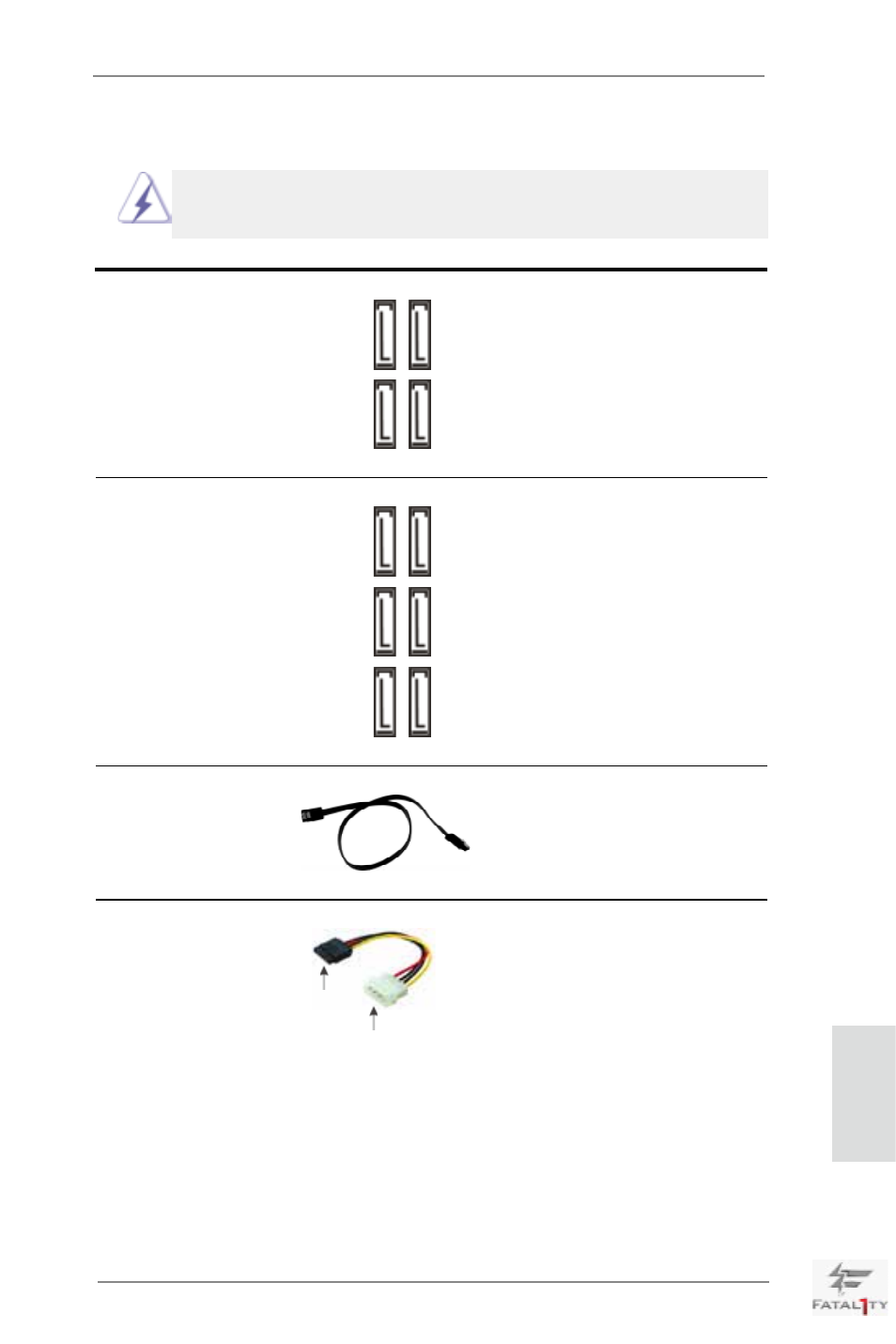

Serial ATA (SATA) SATA 數據線的任意一端均可連
數據線 ( 選配 ) 接 SATA/SATA2/SATA3 硬盤或者
主板上的 SATA2/SATA3 接口。
Serial ATA3 接口 這裡有六組 Serial ATA3
(SATA3_0_1: 見第 4 頁第 19 項 ) (SATA3) 接口支持 Serial (SATA)
(SATA3_M0_M1: 見第 4 頁第 20 項 ) 數據線作為內部儲存設置。目前
(SATA3_M2_M3: 見第 4 頁第 21 項 ) SATA3 界面理論上可提供高達
6.0Gb/s 的數據傳輸速率。
1.4 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞！
Serial ATA2 接口 這裡有四組 Serial ATA2
(SATA2_0_1: 見第 4 頁第 17 項 ) (SATA2) 接口支持 Serial (SATA)
(SATA2_2_3: 見第 4 頁第 18 項 ) 數據線作為內部儲存設置。目前
SATA2 界面理論上可提供高達
3.0Gb/s 的數據傳輸速率。
Serial ATA (SATA) 請將 SATA 電源線黑色的一端連
電源線 接到 SATA 驅動器的電源接口。
( 選配 ) 然后將 SATA 電源線白色的一端
連接到電源適配器的電源接口。
連接到電源
適配器
連接到 SATA 硬盤
電源接口
SA
TA2_2 SA
TA2_0
SA
TA2_3 SA
TA2_1
SA
TA3_0
SA
TA3_1
SA
TA3_M2 SA
TA3_M0
SA
TA3_M3 SA
TA3_M1
