196
Fatal1ty X79 Champion Series Motherboard

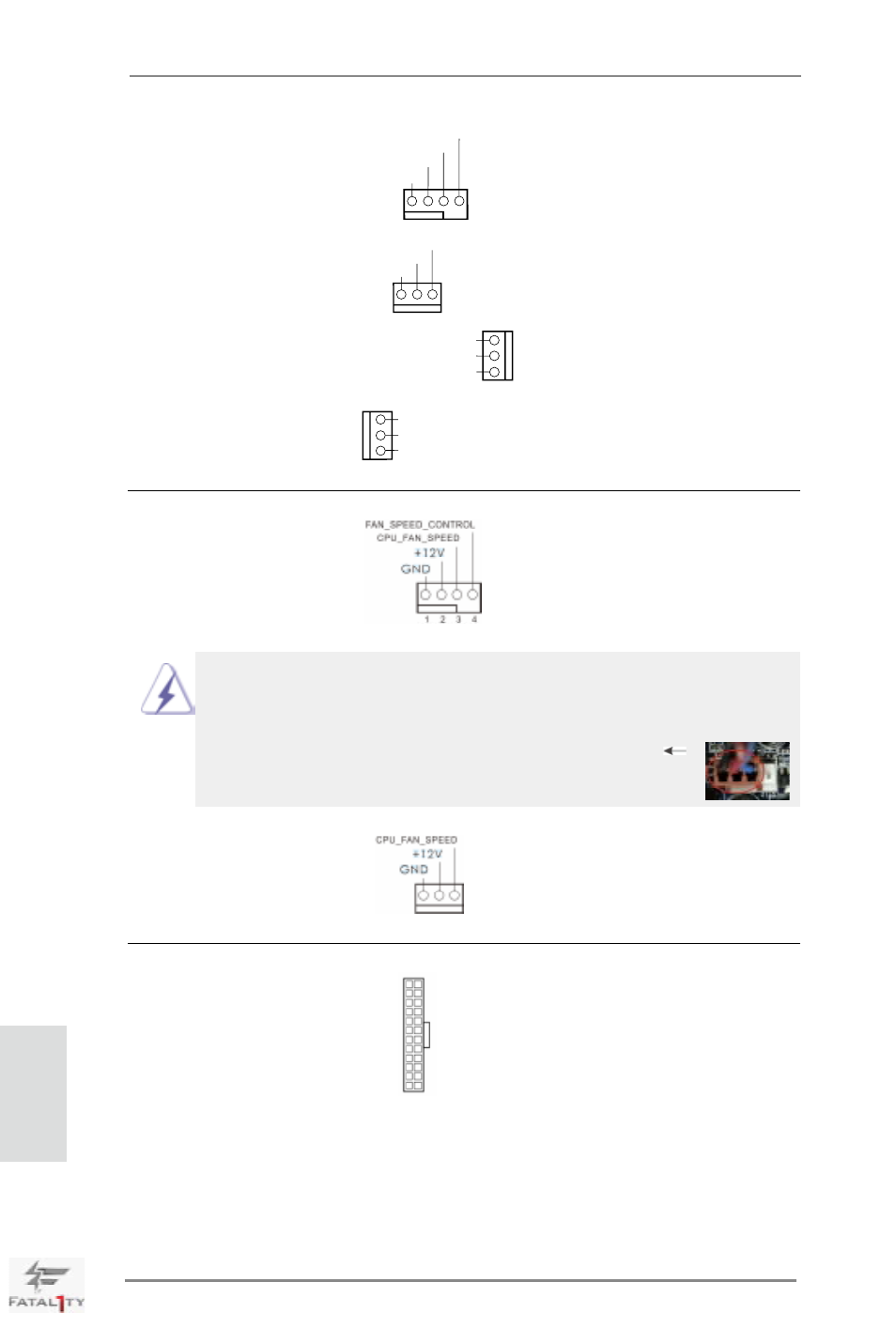

섀시 / 전원 팬 커넥터
(4 핀 CHA_FAN1)
(4 페이지 , 30 번 항목 참조 )
(3 핀 CHA_FAN2)
(4 페이지 , 29 번 항목 참조 )
(3 핀 CHA_FAN3)
(4 페이지 , 12 번 항목 참조 )
(3 핀 PWR_FAN1)
(4 페이지 , 48 번 항목 참조 )
팬 케이블을 팬 커넥터에 연결
하고 접지 핀에는 검은색 전선을
연결하십시오 . CHA_FAN1/2/3
팬 속도는 UEFI 또는 AXTU 를
통하여 제어할 수 있습니다 .
CHA_FAN1, CHA_FAN2 및
CHA_FAN3 은 팬 제어를 지원
합니다 .
GND
+12V
CHA_FAN_SPEED
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
GND
+12V
PWR_FAN_SPEED
GND
+12V
CHA_FAN_SPEED
CPU 팬 커넥터 CPU 팬 케이블을 이 커넥터에
(4 핀 CPU_FAN1) 연결하고 흑색 선을 접지 핀에맞
(4 페이지 , 5 번 항목 참조 ) 추십시오 .
본 머더보드가 4 핀 CPU 팬 ( 저소음 팬 ) 지원을 제공하기는 하지만 팬 속
도 제어기능없이도 3 핀 CPU 팬을 성공적으로 작동할 수 있습니다 . 본 머
더보드의 CPU 팬 커넥터에 3 핀 CPU 팬을 연결하려면 1-3 번 핀에 연결
하십시오 .
1-3 번 핀에 연결됨
3 핀 팬 설치
(3 핀 CPU_FAN2)
(4 페이지 , 8 번 항목 참조 )
ATX 전원 헤더 ATX 전원 공급기를 이 헤더에
(24 핀 ATXPWR1) 연결하십시오 .
(4 페이지 , 11 번 항목 참조 )
12
1
24
13
한 국 어
