Fatal1ty X79 Champion Series Motherboard

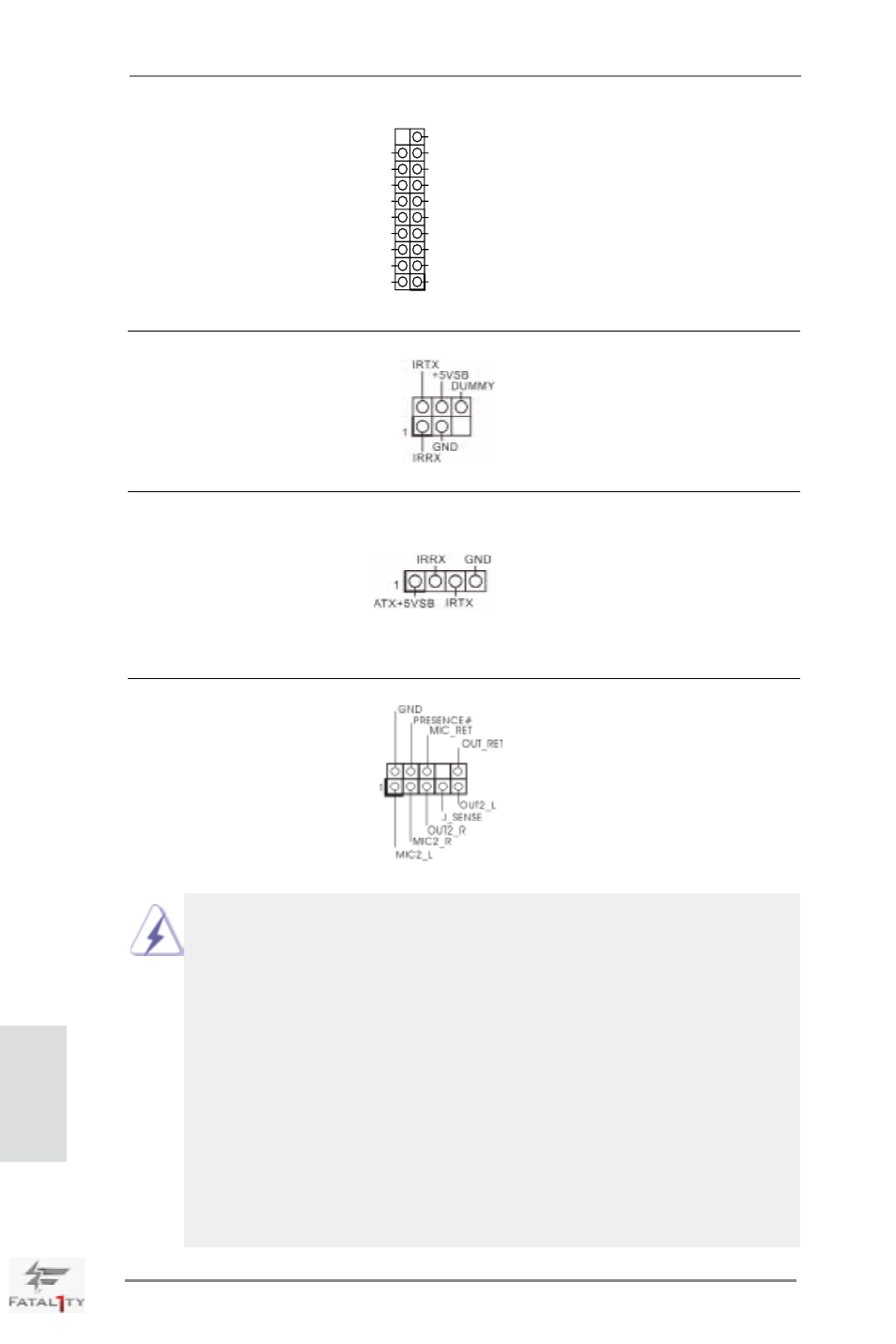

En-tête du module infrarouge Cet en-tête supporte un module
(IR1 br.5) infrarouge optionnel de transfert
(voir p.4 No. 37) et de réception sans fil.
(USB3_9_10 br.19)
(voir p.4 No. 14)
1
IntA_P10_D+
Dummy
IntA_P10_D-
GND
IntA_P10_SSTX+
GND
IntA_P10_SSTX-
IntA_P10_SSRX+
IntA_P10_SSRX-
Vbus Vbus
Vbus
IntA_P9_SSRX-
IntA_P9_SSRX+
GND
IntA_P9_SSTX-
IntA_P9_SSTX+
GND
IntA_P9_D-
IntA_P9_D+
Barrette pour module à infrarouges grand public Cette barrette peut être utilisée
(CIR1 br.4) pour connecter des modules à
(voir p.4 No. 35) infrarouges grand public,
comme chaînes hi-fi,
décodeurs, etc.
Connecteur audio panneau C’est une interface pour un
(HD_AUDIO1 br. 9) câble avant audio en façade qui
(voir p.4 No. 40) permet le branchement et le
contrôle commodes de
périphériques audio.
1. L’audio à haute définition (HDA) prend en charge la détection de fiche, mais le fil
de panneau sur le châssis doit prendre en charge le HDA pour fonctionner
correctement. Veuillez suivre les instructions dans notre manuel et le manuel de
châssis afin installer votre système.
2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio
du panneau avant conformément à la procédure ci-dessous:
A. Connectez Mic_IN (MIC) à MIC2_L.
B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.
C. Connectez Ground (GND) à Ground (GND).
D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous
n’avez pas besoin de les connecter pour le panneau audio AC’97.
E. Pour activer le micro avant.
Pour les systèmes d’exploitation Windows ® XP / XP 64 bits :
Sélectionnez “Mixer”. Sélectionnez “Recorder” (Enregistreur). Puis
