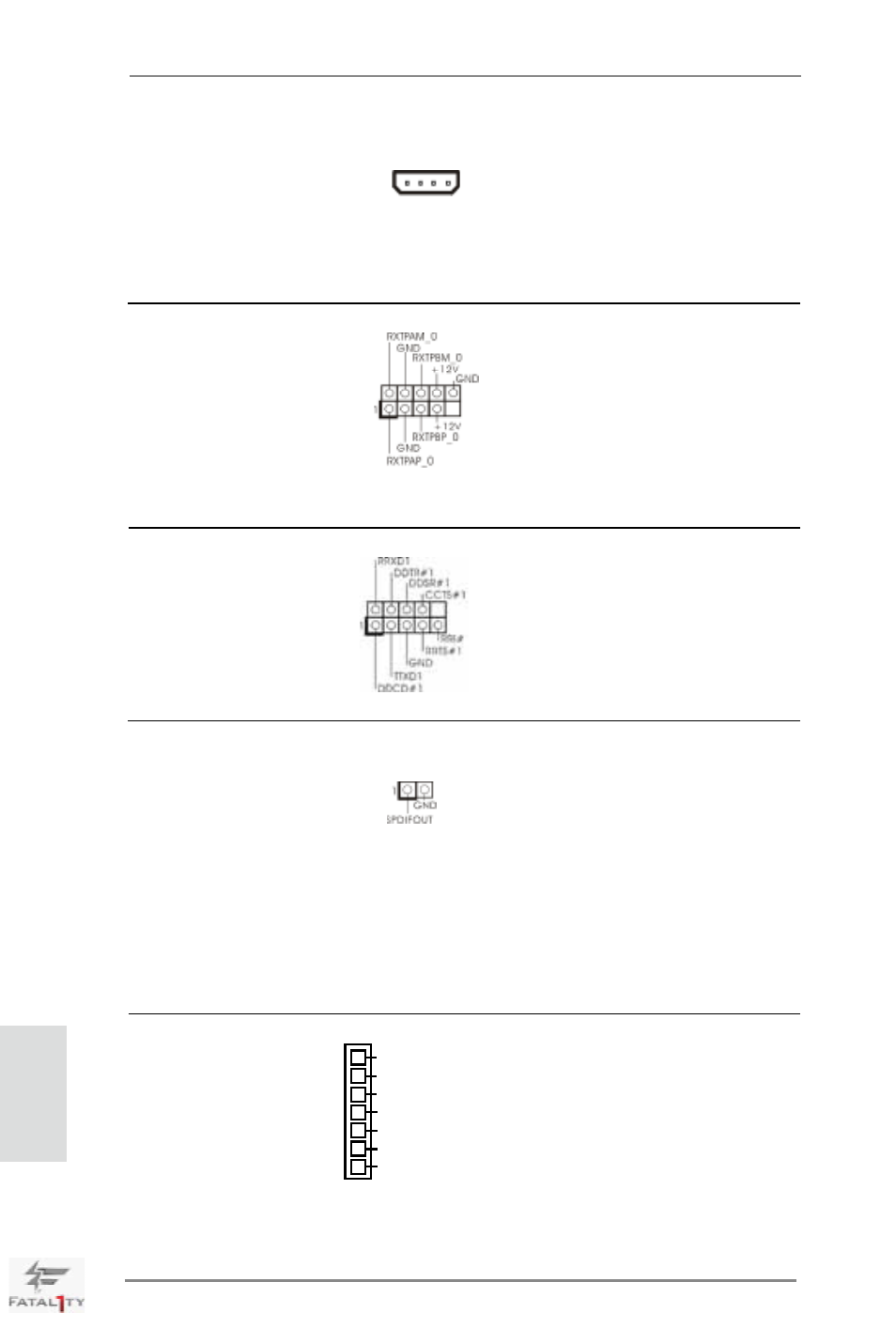

Разъем питания SLI/XFIRE Данный разъем использовать не
(4-контактный SLI/XFIRE_POWER2) обязательно, но его следует
(см. стр.4, п. 38) подключить к разъему питания
жесткого диска, если в системную
плату одновременно установлены
две видеокарты.
SLI/XFIRE_POWER2
Колодки IEEE 1394 Помимо четырех портов IEEE
(9-контактный FRONT_1394) 1394 на панели ввода-вывода
(см. стр. 4, п. 27) имеются две группы контактов
на материнской плате для
подключения двух
дополнительных портовIEEE 1394
каждая.
Колодка COM-порта Данная колодка COM-порта
(9-контактный COM1) позволяет подключить модуль
(см. стр. 4, п. 36) порта COM.
Колодка HDMI_SPDIF Колодка HDMI_SPDIF
(2-контактный HDMI_SPDIF1) обеспечивает подачу выходного
(см. стр. 4, п. 39) аудиосигнала на VGA-карту HDMI,
что позволяет подключать к
системе цифровые телевизоры,
проекторы или
жидкокристаллические панели
HDMI. Соедините эту колодку с
разъемом HDMI_SPDIF на VGA-
карте HDMI.
V-Probe TM Пользователи смогут
(7-контактный VOL_CON1) измерить напряжение на
(см. стр. 4, п. 9) компонентах, установленных
на плате, включая VCORE,
VCCSA, DRAM_CD,
DRAM_AB и VTT.
GND
VCORE
VCCSA
DRAM_CD
DRAM_AB
GND
VTT
