Fatal1ty X79 Champion Series Motherboard

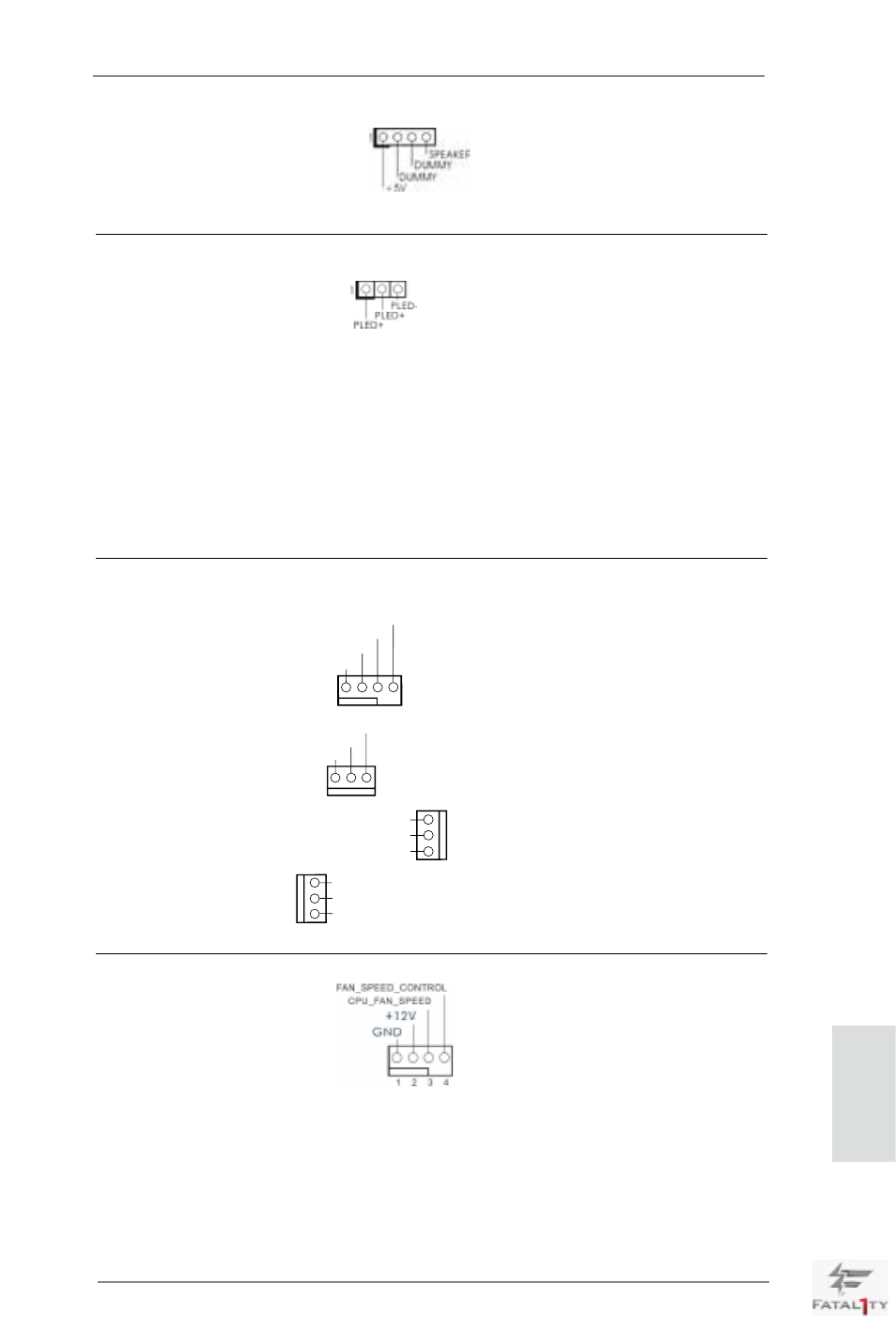

Gehäuselautsprecher-Header Schließen Sie den
(4-pin SPEAKER1) Gehäuselautsprecher an
(siehe S.4 - No. 28) diesen Header an.
Betriebs-LED-Header Bitte schließen Sie die
(3-pin PLED1)
Betriebs-LED des Gehäuses
(siehe S.2 - No. 24) zur Anzeige des
Systembetriebsstatus an
diesem Header an. Die LED
leuchtet, wenn das System in
Betrieb ist. Die LED blinkt im
S1/S3-Zustand. Im S4- oder
S5-Zustand (ausgeschaltet)
leuchtet die LED nicht.
Gehäuse und Strom lüfteranschlüsse Verbinden Sie die Lüfterkabel
(4-pin CHA_FAN1) mit den Lüfteranschlüssen,
(siehe S.4, No. 30)
wobei der schwarze Draht an
den Schutzleiterstift
angeschlossenwird. CHA_FAN
(3-pin CHA_FAN2) 1/2/3-Lüftergeschwindigkeit
(siehe S.4 - No. 29) kann über UEFI oder AXTU
gesteuert werden. CHA_FAN1-,
(3-pin CHA_FAN3)
CHA_FAN2- und CHA_FAN3-
(siehe S.4 - No. 12) unterstützen Lüftersteuerung.
(3-pin PWR_FAN1)
(siehe S.4 - No. 48)
GND
+12V
CHA_FAN_SPEED
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
GND
+12V
PWR_FAN_SPEED
GND
+12V
CHA_FAN_SPEED
CPU-Lüfteranschluss Verbinden Sie das CPU -
(4-pin CPU_FAN1) Lüfterkabel mit diesem
(siehe S.4 - No. 5) Anschluss und passen Sie den
schwarzen Draht dem
Erdungsstift an.
