234
Fatal1ty X79 Champion Series Motherboard

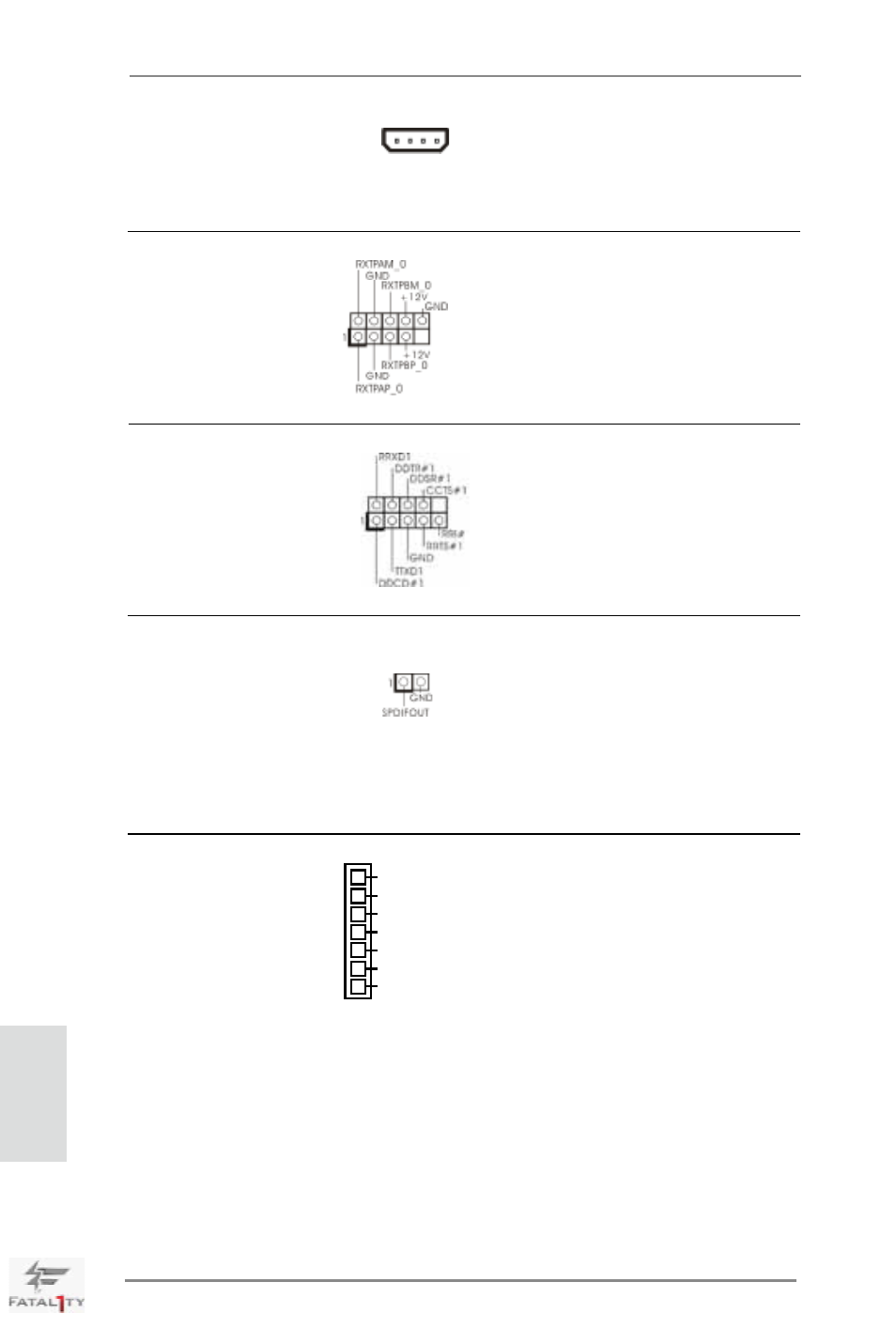

SLI/XFIRE 電源接頭 一般不需要使用這個接口，但是
(4 針 SLI/XFIRE_POWER2) 如果主板上同時插入兩塊顯卡時
( 見第 4 頁第 38 項 ) ，請將它連接到硬盤電源接口。
SLI/XFIRE_POWER2
IEEE 1394 接口 除了位於 I/O 面板的一個默認
(9 針 FRONT_1394) IEEE 1394 接口之外，這款主板
( 見第 4 頁第 27 項 ) 有一組 IEEE 1394 接針。這組
IEEE 1394 接針可以支持一個
IEEE 1394 接口。
串行接口連接器 這個 COM 端口支持一個串行接口
(9 針 COM1) 的外設。
( 見第 4 頁第 36 項 )
HDMI_SPDIF 接頭 HDMI_SPDIF 接頭，提供 SPDIF
(2 針 HDMI_SPDIF1) 音頻輸出至 HDMI 顯卡，支持將
( 見第 4 頁第 39 項 ) 電腦連接至帶 HDMI 的數字電視
/ 投影儀 / 液晶顯示器等設備。
請將 HDMI 顯卡的 HDMI_SPDIF 接
口連接到這個接頭。
V-Probe TM 用戶可測量板載元件的電壓，包
(7 針 VOL_CON1) 括 VCORE、VCCSA、DRAM_CD、
( 見第 4 頁第 9 項 ) DRAM_AB 与 VTT 電壓。
GND
VCORE
VCCSA
DRAM_CD
DRAM_AB
GND
VTT
簡體中文
