ASRock Fatal1ty X79 Champion - Manual (Page 74)

74
Fatal1ty X79 Champion Series Motherboard

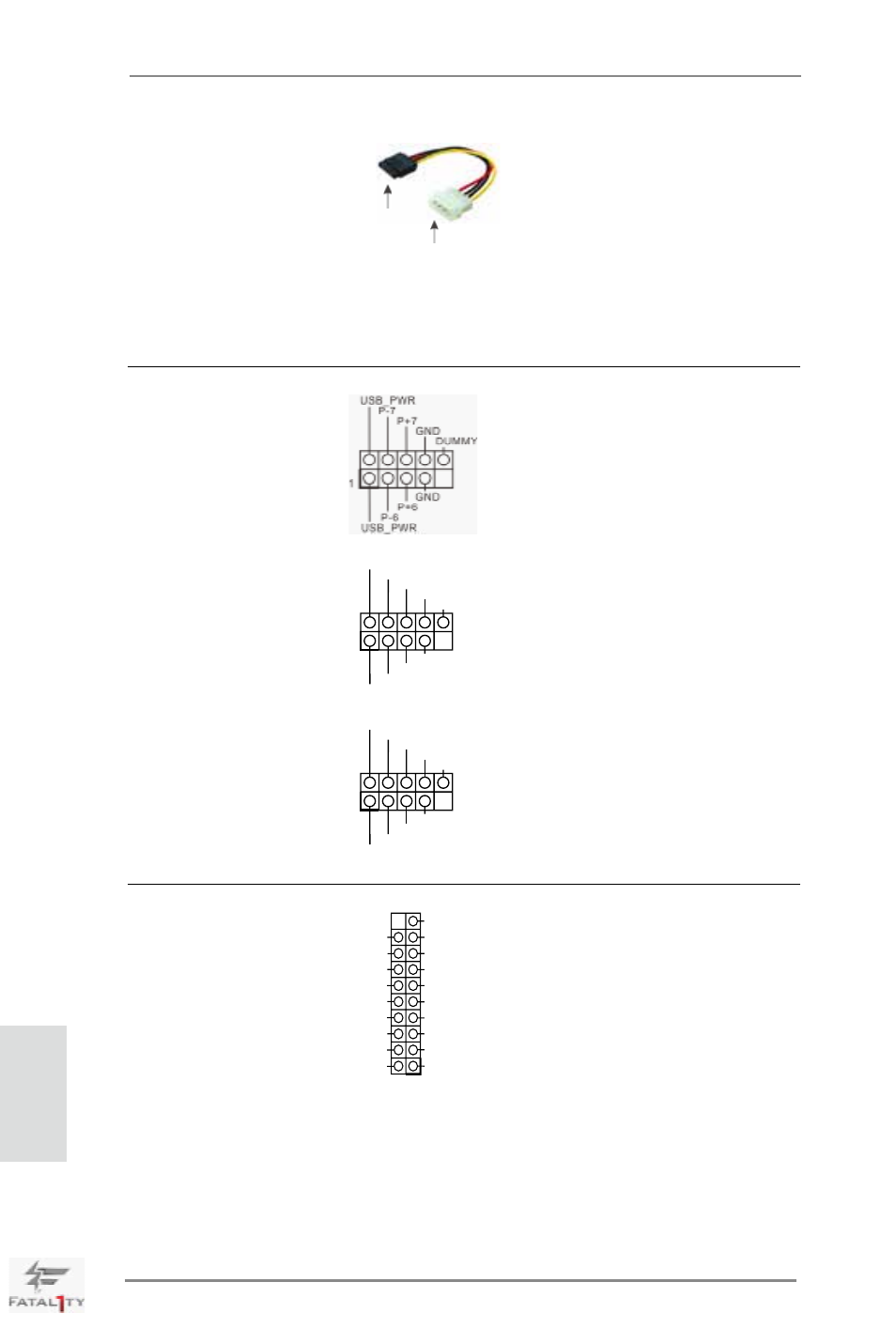

USB 2.0-Header Zusätzlich zu den zwei
(9-pol. USB_6_7) üblichen USB 2.0-Ports an den
(siehe S.4 - No. 32)
I/O-Anschlüssen befinden sich
drei USB 2.0- Anschlussleisten
am Motherboard. Pro USB 2.0-
Anschlussleiste werden zwei
(9-pol. USB_4_5) USB 2.0-Ports unterstützt.
(siehe S.4 - No. 33)
(9-pol. USB_2_3)
(siehe S.4 - No. 34)
USB 3.0-Header Neben acht Standard-USB
(19-pol. USB3_11_12) 3.0-Ports am E/A-Panel
(siehe S.4 - No. 13) befindet sich zwei USB 3.0-
Header an diesem
Motherboard. Pro USB 3.0-
Anschlussleiste werden zwei
USB 3.0-Ports unterstützt.
Verbindung zum
Netzteil
Verbindung zum
SATA-HDD-Stromanschluss
Serial ATA- (SATA-) Verbinden Sie das schwarze
Stromversorgungskabel Ende des SATA-Netzkabels mit
(Option) dem Netzanschluss am
Laufwerk. Verbinden Sie dann
das weiße Ende des SATA-
Stromversorgungskabels mit
dem Stromanschluss des
Netzteils.
DUMMY
GND
GND
P+5
P-5
USB_PWR
P+4
P-4
USB_PWR
1
DUMMY
GND
GND
P+3
P-3
USB_PWR
P+2
P-2
USB_PWR
1
1
IntA_P12_D+
Dummy
IntA_P12_D-
GND
IntA_P12_SSTX+
GND
IntA_P12_SSTX-
IntA_P12_SSRX+
IntA_P12_SSRX-
Vbus Vbus
Vbus
IntA_P11_SSRX-
IntA_P11_SSRX+
GND
IntA_P11_SSTX-
IntA_P11_SSTX+
GND
IntA_P11_D-
IntA_P11_D+
Deutsch
