Fatal1ty X79 Champion Series Motherboard

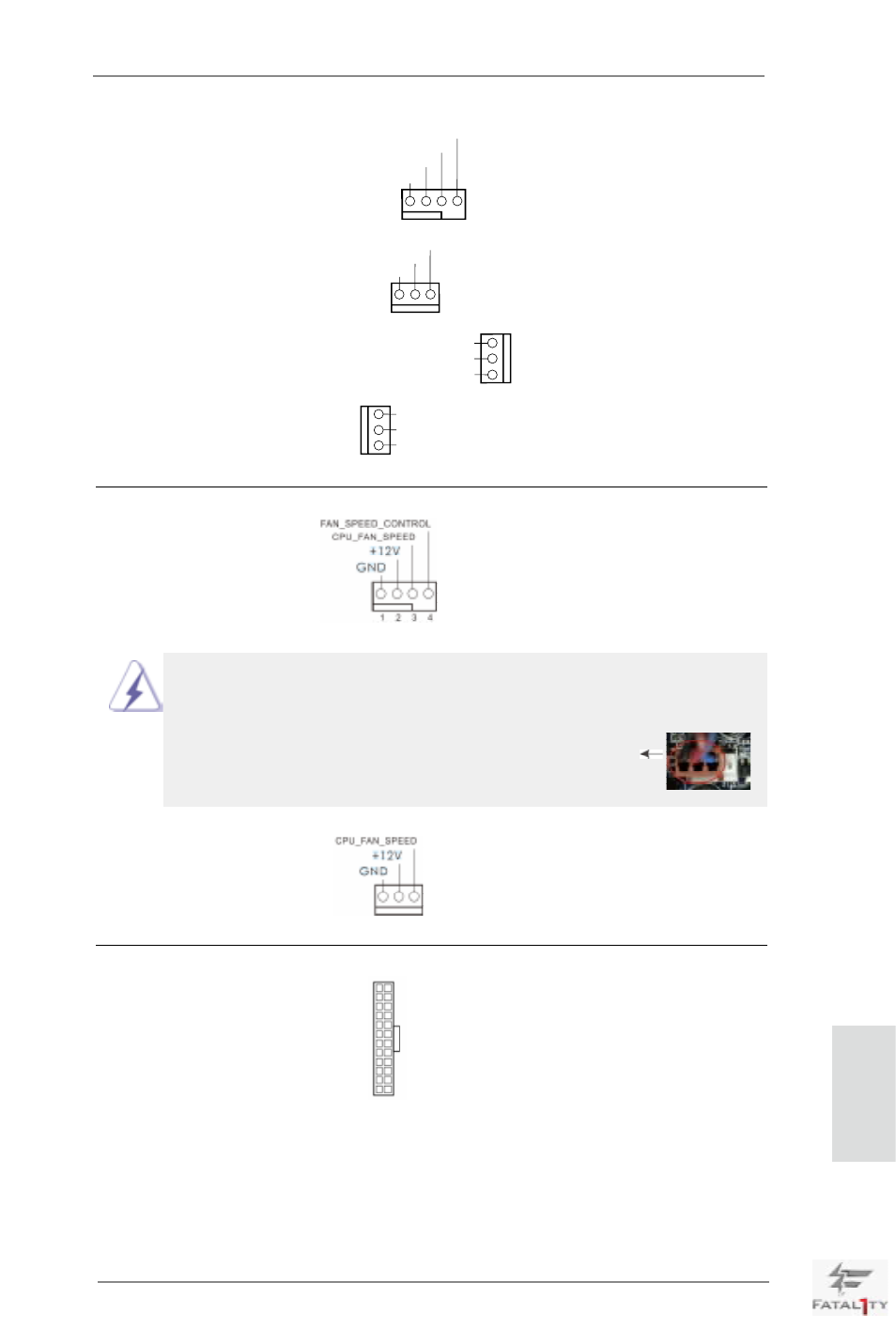

シャーシおよび電源ファンコネクタ
(4 ピン CHA_FAN1)
ページ 4, アイテム 30 を参照
(3 ピン CHA_FAN2)
ページ 4, アイテム 29 を参照
(3 ピン CHA_FAN3)
ページ 4, アイテム 12 を参照
(3 ピン PWR_FAN1)
ページ 4, アイテム 48 を参照
ファンケーブルをファンコネクタに接続
し、黒いワイヤをアースピンに合わせ
てください。CHA_FAN1/2/3 ファン速
度は、UEFI または AXTU を通して
制御可能できます。CHA_FAN1、
CHA_FAN2 および CHA_FAN3 は、
ファンコントロールをサポートします。
CPU ファンコネクタ このコネクタには CPU ファケーブルを
(4 ピン CPU_FAN1) 接続します。黒いコードはアースピンに
ページ 4, アイテム 5 を参照 接続してください。
このマザーボードでは 4 ピン CPU ファン ( クワイエットファン ) がサポートされていますが、ファ
ン速度コントロール機能がない場合でも、3 ピン CPU ファンは正常に作動します。3 ピン
CPU ファンをこのマザーボードの CPU ファンコネクタに接続しようとしている場合、ピン 1-3
に接続してください。
接続されたピン 1-3
3 ピンファンのインストール
(3 ピン CPU_FAN2)
ページ 4, アイテム 8 を参照
ATX パワーコネクタ ATX 電源コネクタを接続します。
(24 ピン ATXPWR1)
ページ 4, アイテム 11 を参照
GND
+12V
CHA_FAN_SPEED
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
GND
+12V
PWR_FAN_SPEED
GND
+12V
CHA_FAN_SPEED
12
1
24
13
日本語
