95
Fatal1ty X79 Champion Series Motherboard

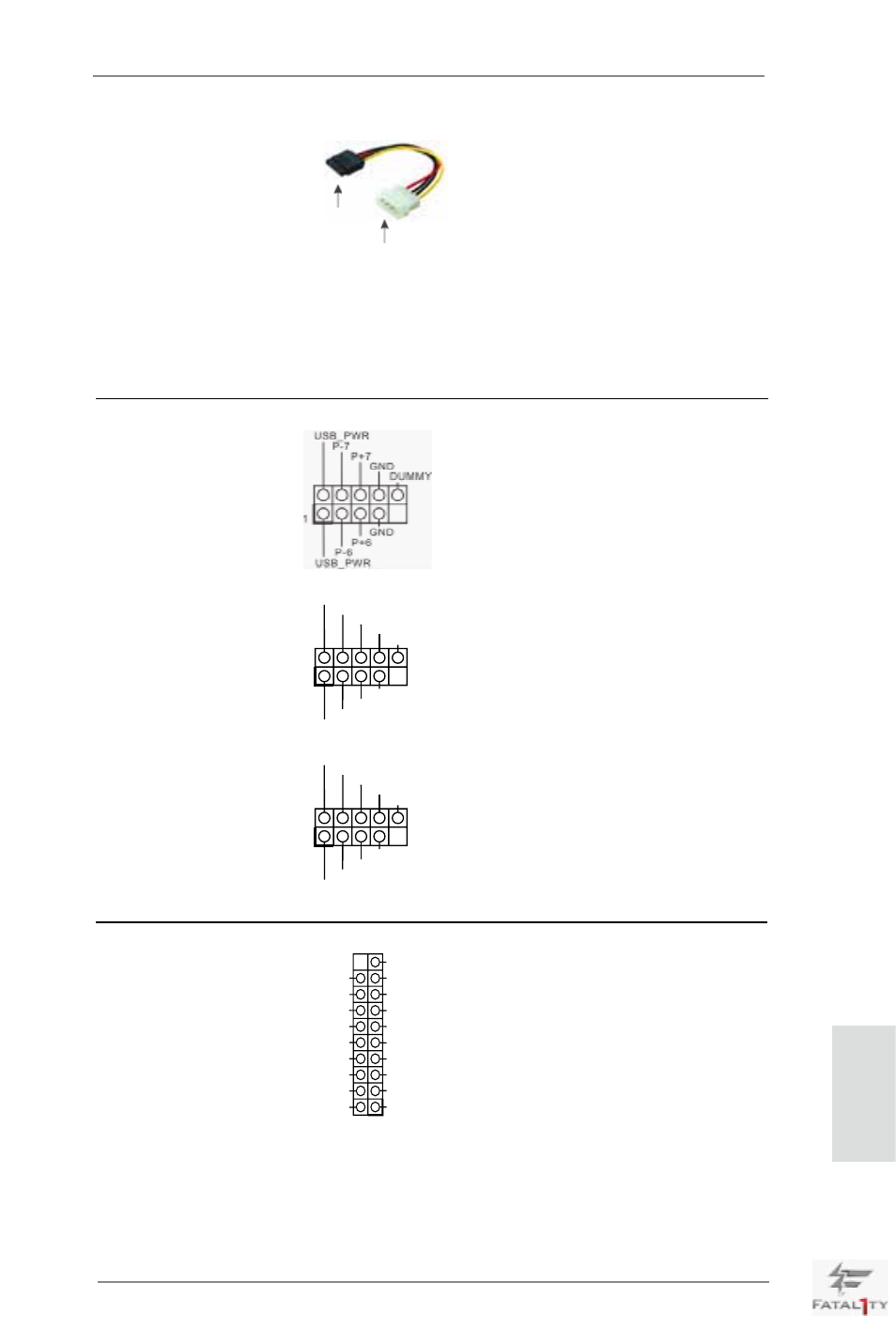

Cordon d’alimentation Veuillez connecter l’extrémité
Série ATA (SATA) noire du cordon d’alimentation
(en option) SATA sur le connecteur
d’alimentation sur chaque unité.
Connectez ensuite l’extrémité
blanche du cordon
d’alimentation SATA sur le
connecteur d’alimentation de
l’unité d’alimentation électrique.
c o n n e c t e r à
l’unité
d’alimentation
électrique
connecter au connecteur
d’alimentation du disque
dur SATA
En-tête USB 2.0 A côté des deux ports USB 2.0
(USB_6_7 br.9) par défaut sur le panneau E/S,
(voir p.4 No. 32) il y a trois embases USB 2.0 sur
cette carte mère. Chaque
embase USB 2.0 peut prendre
en charge 2 ports USB 2.0.
(USB_4_5 br.9)
(voir p.4 No. 33)
(USB_2_3 br.9)
(voir p.4 No. 34)
DUMMY
GND
GND
P+5
P-5
USB_PWR
P+4
P-4
USB_PWR
1
DUMMY
GND
GND
P+3
P-3
USB_PWR
P+2
P-2
USB_PWR
1
En-tête USB 3.0 En plus des huit ports USB
(USB3_11_12 br.19) 3.0 par défaut sur le panneau
(voir p.4 No. 13) E/S, il y a deux barrette USB 3.0
sur la carte mère. Chaque
embase USB 3.0 peut prendre
en charge 2 ports USB 3.0.
1
IntA_P12_D+
Dummy
IntA_P12_D-
GND
IntA_P12_SSTX+
GND
IntA_P12_SSTX-
IntA_P12_SSRX+
IntA_P12_SSRX-
Vbus Vbus
Vbus
IntA_P11_SSRX-
IntA_P11_SSRX+
GND
IntA_P11_SSTX-
IntA_P11_SSTX+
GND
IntA_P11_D-
IntA_P11_D+
Français
