Fatal1ty X79 Champion Series Motherboard

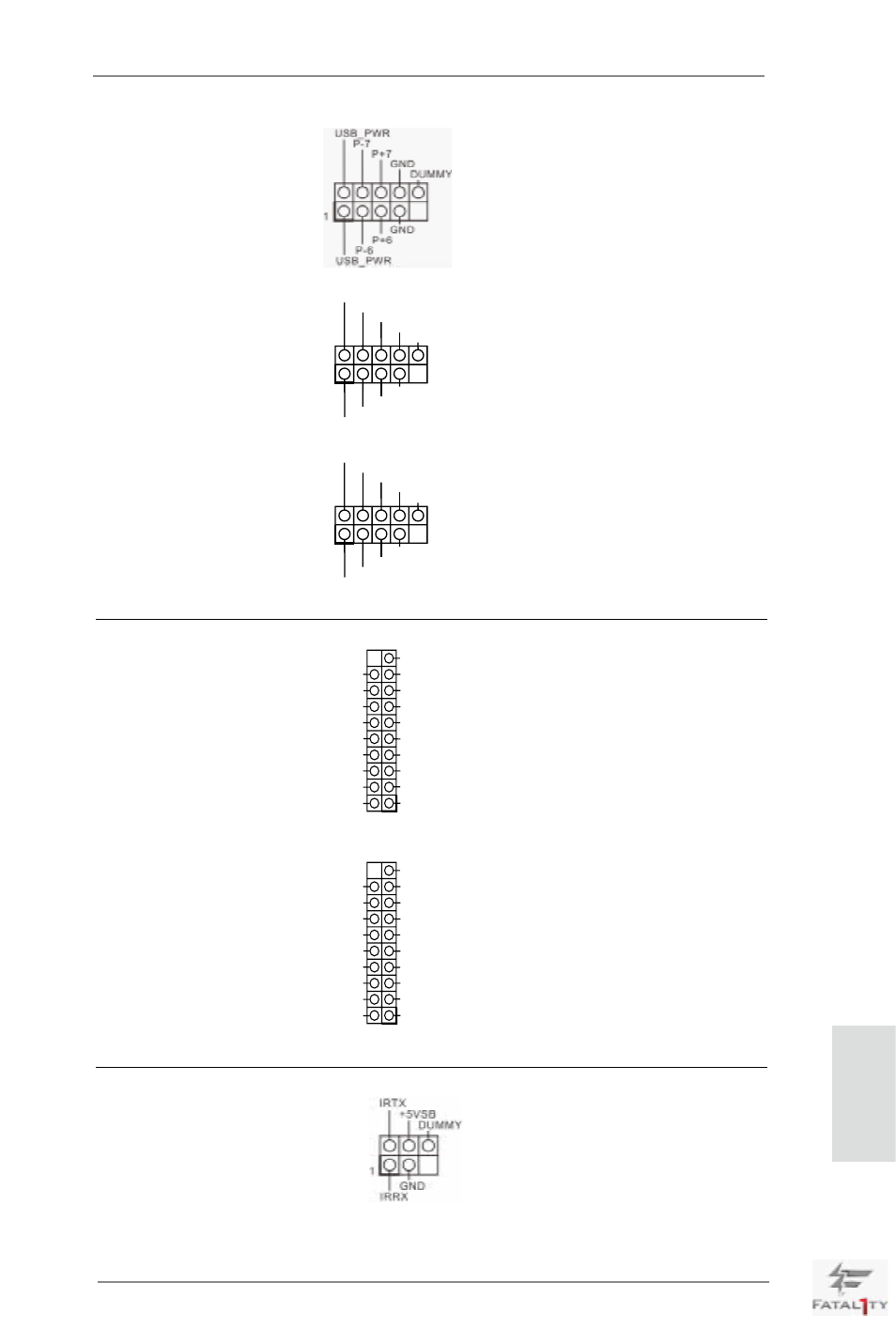

USB 2.0 헤더 본 머더보드에는 I/O 패널에 있
(9 핀 USB_6_7) 는 2 개의 기본 USB 2.0 포트외
(4 페이지 , 32 번 항목 참조 ) 에도 USB 2.0 헤더가 3 개 있습
니다 . 각각의 USB 2.0 헤더는 2
개의 USB 2.0 포트를 지원할 수
있습니다 .
(9 핀 USB_4_5)
(4 페이지 , 33 번 항목 참조 )
(9 핀 USB_2_3)
(4 페이지 , 34 번 항목 참조 )
USB 3.0 헤더 I/O 패널에 있는 8 개의 기본적
(19 핀 USB3_11_12) USB 3.0 포트 이외에도 마더보
(4 페이지 , 13 번 항목 참조 ) 드에 2 개의 USB 3.0 헤더가 있
습니다 . 이 USB 3.0 헤더는 2 개
의 USB 3.0 포트를 지원할 수 있
습니다 .
(19 핀 USB3_9_10)
(4 페이지 , 14 번 항목 참조 )
적외선 모듈 헤더 이 헤더는 선택품목인 무선 적외
(5 핀 IR1) 선 송수신 모듈을 지원합니다 .
(4 페이지 , 37 번 항목 참조 )
DUMMY
GND
GND
P+5
P-5
USB_PWR
P+4
P-4
USB_PWR
1
DUMMY
GND
GND
P+3
P-3
USB_PWR
P+2
P-2
USB_PWR
1
1
IntA_P12_D+
Dummy
IntA_P12_D-
GND
IntA_P12_SSTX+
GND
IntA_P12_SSTX-
IntA_P12_SSRX+
IntA_P12_SSRX-
Vbus Vbus
Vbus
IntA_P11_SSRX-
IntA_P11_SSRX+
GND
IntA_P11_SSTX-
IntA_P11_SSTX+
GND
IntA_P11_D-
IntA_P11_D+
1
IntA_P10_D+
Dummy
IntA_P10_D-
GND
IntA_P10_SSTX+
GND
IntA_P10_SSTX-
IntA_P10_SSRX+
IntA_P10_SSRX-
Vbus Vbus
Vbus
IntA_P9_SSRX-
IntA_P9_SSRX+
GND
IntA_P9_SSTX-
IntA_P9_SSTX+
GND
IntA_P9_D-
IntA_P9_D+
한 국 어
