250
Fatal1ty X79 Champion Series Motherboard
PLED( 系統電源指示燈 ):
連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系
統處於 S1/S3 待命模式時 , 此指示燈保持閃爍。當系統處於 S4 待命模式
或關機 (S5) 模式時 , 此指示燈熄滅。
HD LED( 硬碟活動指示燈 ):
連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 , 此指
示燈亮起。
前面板設計因機箱不同而有差異。前面板模組一般由電源開關、重開開
關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機箱前面板連接
到此接頭時 , 請確認連接線與針腳上的說明相對應。

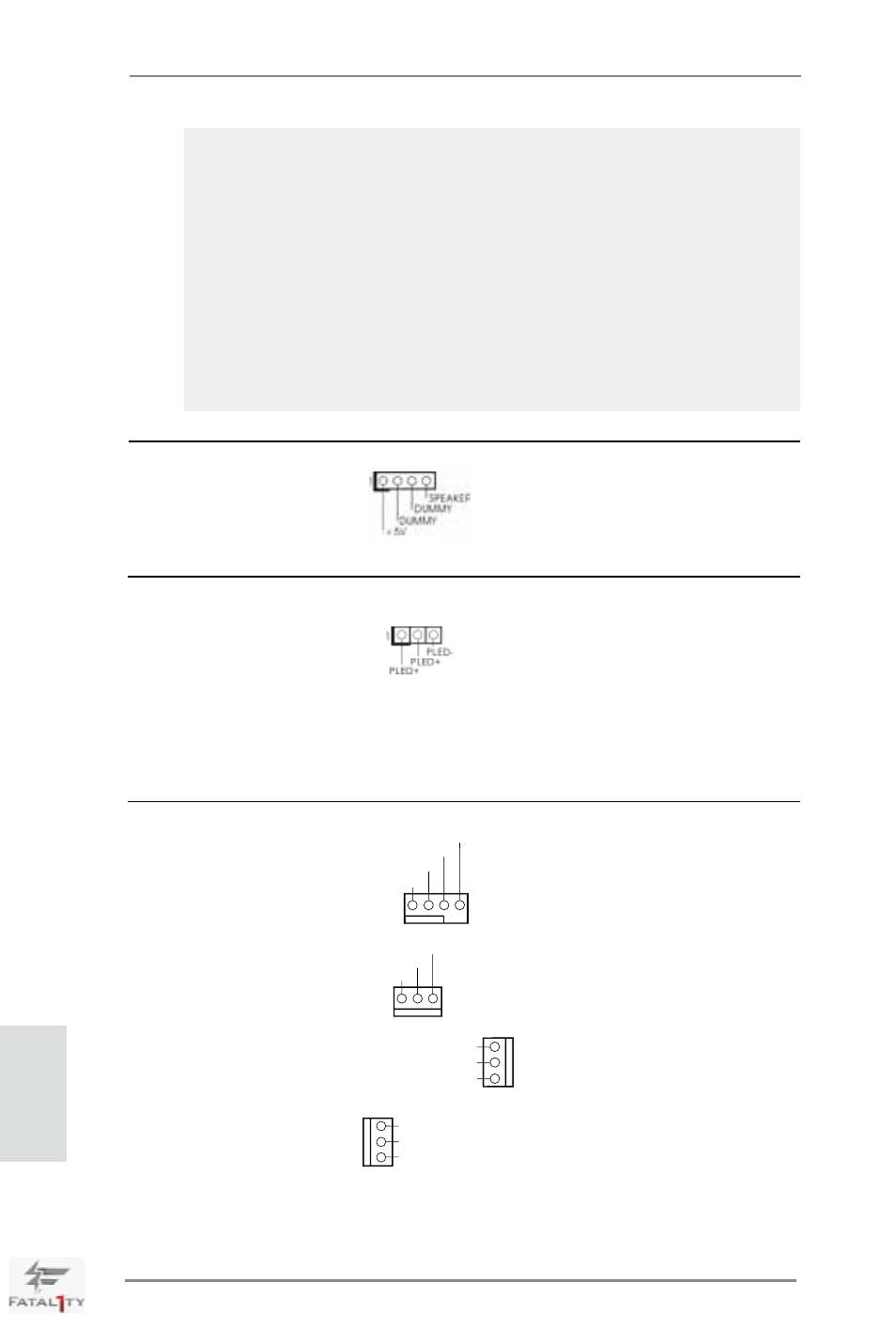

機箱喇叭接頭 請將機箱喇叭連接到這個接頭。
(4 針 SPEAKER1)
( 見第 4 頁第 28 項 )
電源指示燈接頭 請將機箱電源指示燈連接到此接
(3 針 PLED1) 頭，以指示系統電源狀態。當系
( 見第 2 頁第 24 項 ) 統正在運行時，LED 指示燈亮。
在 S1/S3 模式下，LED 指示燈會
不停閃爍。在 S4 或 S5 模式 ( 關
機 ) 下，LED 指示燈會熄滅。
機箱 , 電源風扇接頭 請將風扇連接線接到這個接頭，
(4 針 CHA_FAN1) 並讓黑線與接地的針腳相接。
( 見第 4 頁第 30 項 ) CHA_FAN1、CHA_FAN2 和
CHA_FAN3 支援風扇控制。
(3 針 CHA_FAN2)
( 見第 4 頁第 29 項 )
(3 針 CHA_FAN3)
( 見第 4 頁第 12 項 )
(3 針 PWR_FAN1)
( 見第 4 頁第 48 項 )
GND
+12V
CHA_FAN_SPEED
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
GND
+12V
PWR_FAN_SPEED
GND
+12V
CHA_FAN_SPEED
