Fatal1ty X79 Champion Series Motherboard

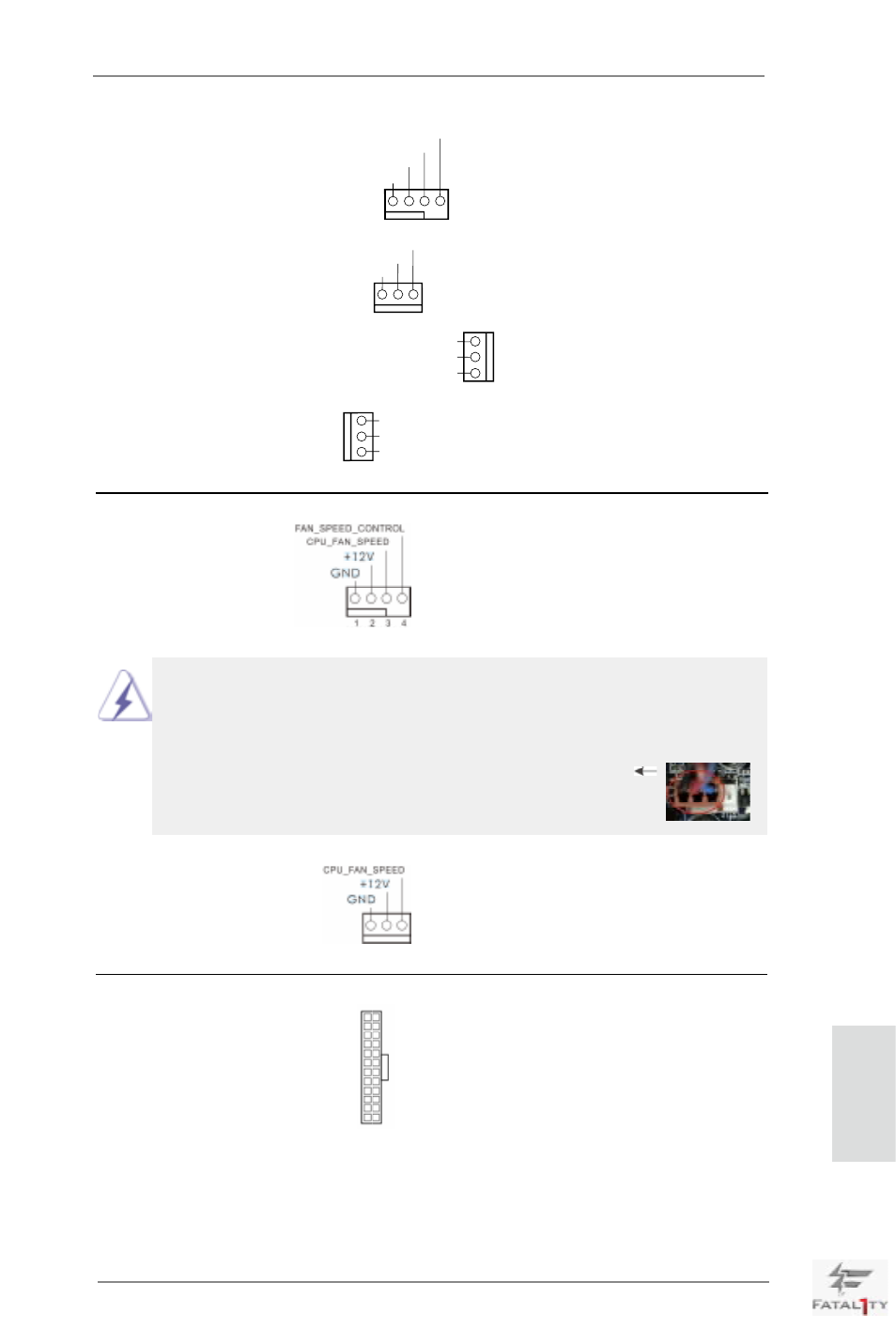

Kasa/güç Fan Konektörü Lütfen kasa fan kablolarını
(3-pinli CHA_FAN1) fanına bu konektöre bağlayın
(bkz. s.4 No. 30) ve siyah kabloyu toprak pinine
bağlayın. CHA_FAN1,
(3-pinli CHA_FAN2) CHA_FAN2 ve CHA_FAN3
(bkz. s.4 No. 29) destekli Fan Denetimi.
(3-pinli CHA_FAN3)
(bkz. s.4 No. 12)
(3-pinli PWR_FAN1)
(bkz. s.4 No. 48)
GND
+12V
CHA_FAN_SPEED
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
GND
+12V
PWR_FAN_SPEED
GND
+12V
CHA_FAN_SPEED
CPU Fan Konektörü Lütfen fan kablolarını CPU
4-pinli CPU_FAN1) fanına bu konektöre bağlayın
(bkz. s.4 No. 5) ve siyah kabloyu toprak pinine
bağlayın.
3-Pinli Fanı Takma
Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU
fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.
3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı
planlıyorsanız, lütfen Pin 1-3'e bağlayın.
Pin 1-3 Bağlı
(3-pinli CPU_FAN2)
(bkz. s.4 No. 8)
ATX Güç Konektörü Lütfen bir ATX güç kaynağını
(24-pinli ATXPWR1) bu konektöre bağlayın.
(bkz. s.4 No. 11)
12
1
24
13
