217

Fatal1ty X79 Champion Series Motherboard

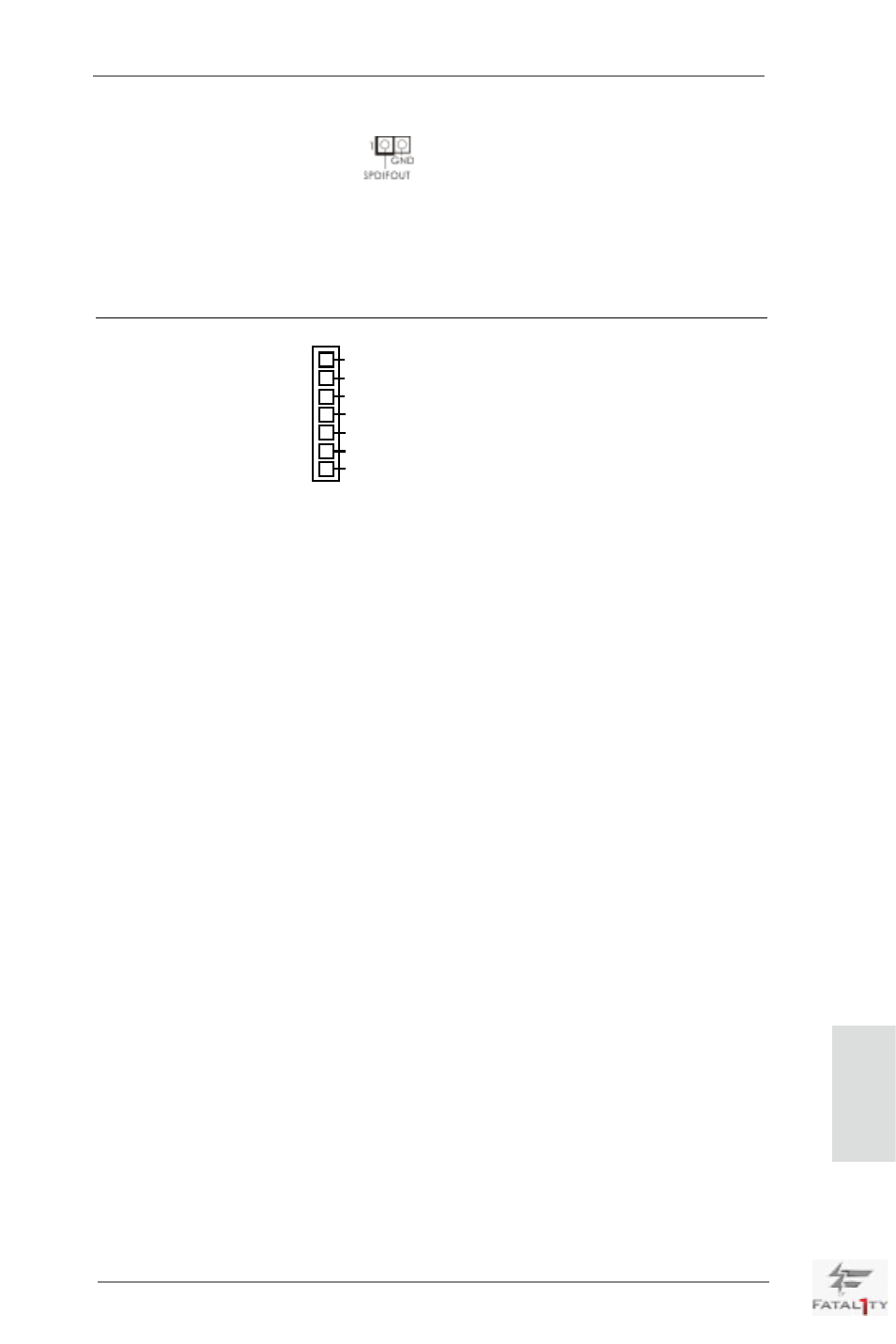

HDMI_SPDIF ヘッダ

(2- ピン HDMI_SPDIF1)
ページ 4, アイテム 39 を参照

HDMI_SPDIF ヘッダは、SPDIF 音声
出力を HDMI VGA カードに提供し、シ
ステムで HDMI デジタル TV/ プロジェ
クタ /LCD デバイスに接続できるよう
にします。HDMI VGA カードの
HDMI_SPDIF コネクタを、このヘッダに
接続してください。

V-Probe

TM

VCORE、VCCSA、DRAM_CD、

(7- ピン VOL_CON1)

DRAM_AB および VTT を含むオンボー

ページ 4, アイテム 9 を参照

ドのコンポーネント電圧を測定すること

ができます。

GND

VCORE

VCCSA

DRAM_CD

DRAM_AB

GND

VTT

日本語
