75
Fatal1ty X79 Champion Series Motherboard

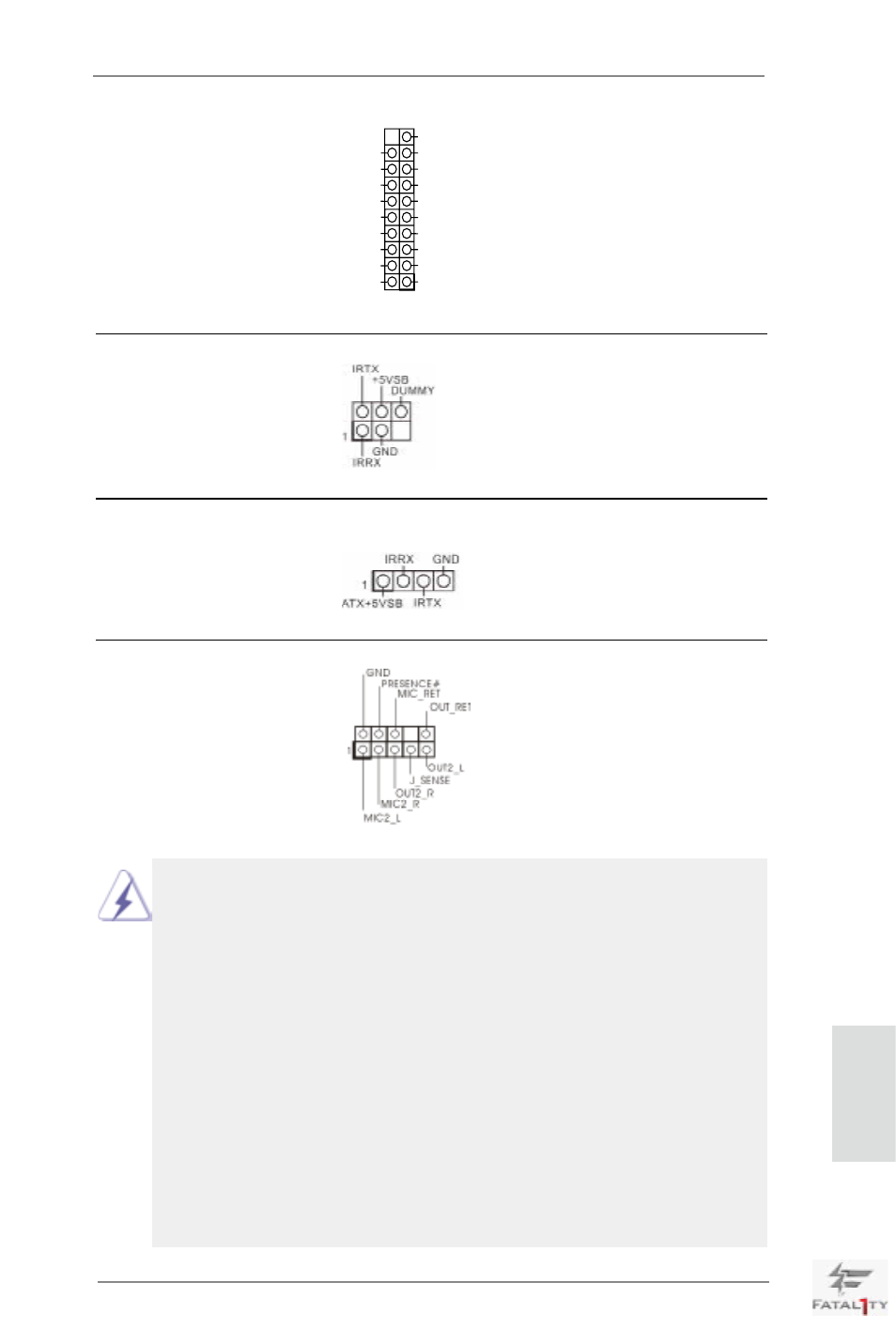

(19-pol. USB3_9_10)
(siehe S.4 - No. 14)
1
IntA_P10_D+
Dummy
IntA_P10_D-
GND
IntA_P10_SSTX+
GND
IntA_P10_SSTX-
IntA_P10_SSRX+
IntA_P10_SSRX-
Vbus Vbus
Vbus
IntA_P9_SSRX-
IntA_P9_SSRX+
GND
IntA_P9_SSTX-
IntA_P9_SSTX+
GND
IntA_P9_D-
IntA_P9_D+
Infrarot-Modul-Header Dieser Header unterstützt ein
(5-pin IR1) optionales, drahtloses Sende-
(siehe S.4 - No. 37) und Empfangs-Infrarotmodul.
Anschluss für Audio auf Dieses Interface zu einem
der Gehäusevorderseite Audio-Panel auf der Vorder
(9-Pin HD_AUDIO1) seite Ihres Gehäuses,
(siehe S.4 - No. 40) ermöglicht Ihnen eine bequeme
Anschlussmöglichkeit und
Kontrolle über Audio-Geräte.
Consumer Infrared-Modul-Header Dieser Header kann zum
(4-pin CIR1) Anschließen Remote-
(siehe S.4 - No. 35)
Empfänger.
1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung falsch
angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse
HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der
Installation im System die Anweisungen in unserem Handbuch und im
Gehäusehandbuch.
2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie
nachstehend beschrieben an der Front-Audioanschlussleiste:
A. Schließen Sie Mic_IN (MIC) an MIC2_L an.
B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.
C. Schließen Sie Ground (GND) an Ground (GND) an.
D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese
Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.
E. So aktivieren Sie das Mikrofon an der Vorderseite.
Bei den Betriebssystemen Windows ® XP / XP 64 Bit:
Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann auf
