252
Fatal1ty X79 Champion Series Motherboard

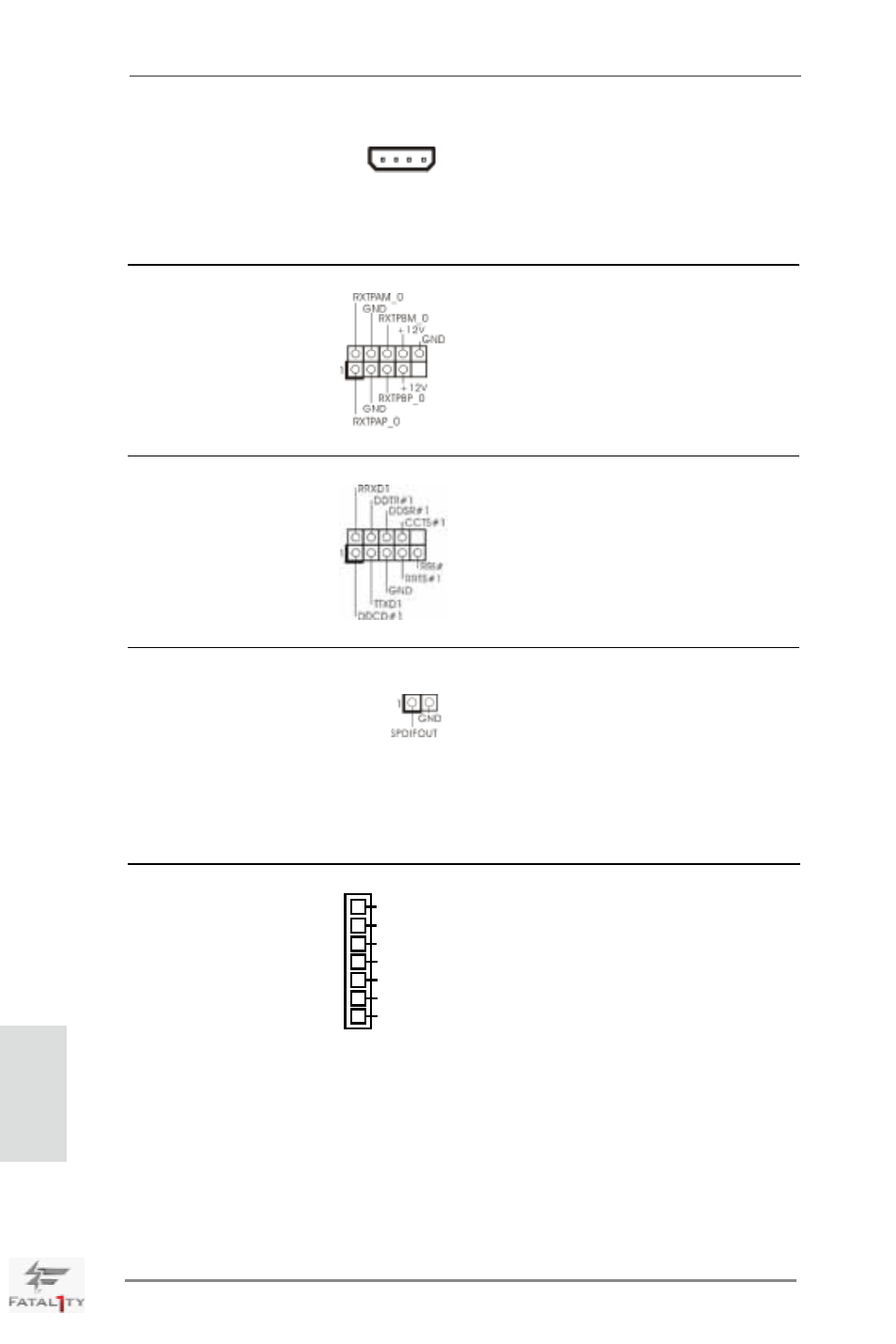

SLI/XFIRE 電源接頭 一般不需要使用這個接頭，但是
(4 針 SLI/XFIRE_POWER2) 如果主機板上同時插入兩張顯示
( 見第 4 頁第 38 項 ) 卡時，請將它連接到硬碟電源接
口。
SLI/XFIRE_POWER2
IEEE 1394 接口 除了位於 I/O 面板的一個默認
(9 針 FRONT_1394) IEEE 1394 接口之外，這款主機
( 見第 4 頁第 27 項 ) 板有一組 IEEE 1394 接針。這組
IEEE 1394 接針可支援一個 IEEE
1394 接口。
序列埠 這個序列埠 COM 支援一個序列
(9 針 COM1) 埠的裝置。
( 見第 4 頁第 36 項 )
HDMI_SPDIF 接頭 HDMI_SPDIF 接頭，提供 SPDIF
(2 針 HDMI_SPDIF1) 音效輸出至 HDMI 顯示卡，支援
( 見第 4 頁第 39 項 ) 將電腦連接至帶 HDMI 的數位電
視 / 投影機 / 液晶銀幕等設備。
請將 HDMI 顯示卡的 HDMI_SPDIF
接口連接到這個接頭。
V-Probe TM 使用者能夠測量主機板上元件的
(7 針 VOL_CON1) 電壓，包括 VCORE、VCCSA、
( 見第 4 頁第 9 項 ) DRAM_CD、DRAM_AB 及 VTT。
GND
VCORE
VCCSA
DRAM_CD
DRAM_AB
GND
VTT
繁體中文
