155
Fatal1ty X79 Champion Series Motherboard

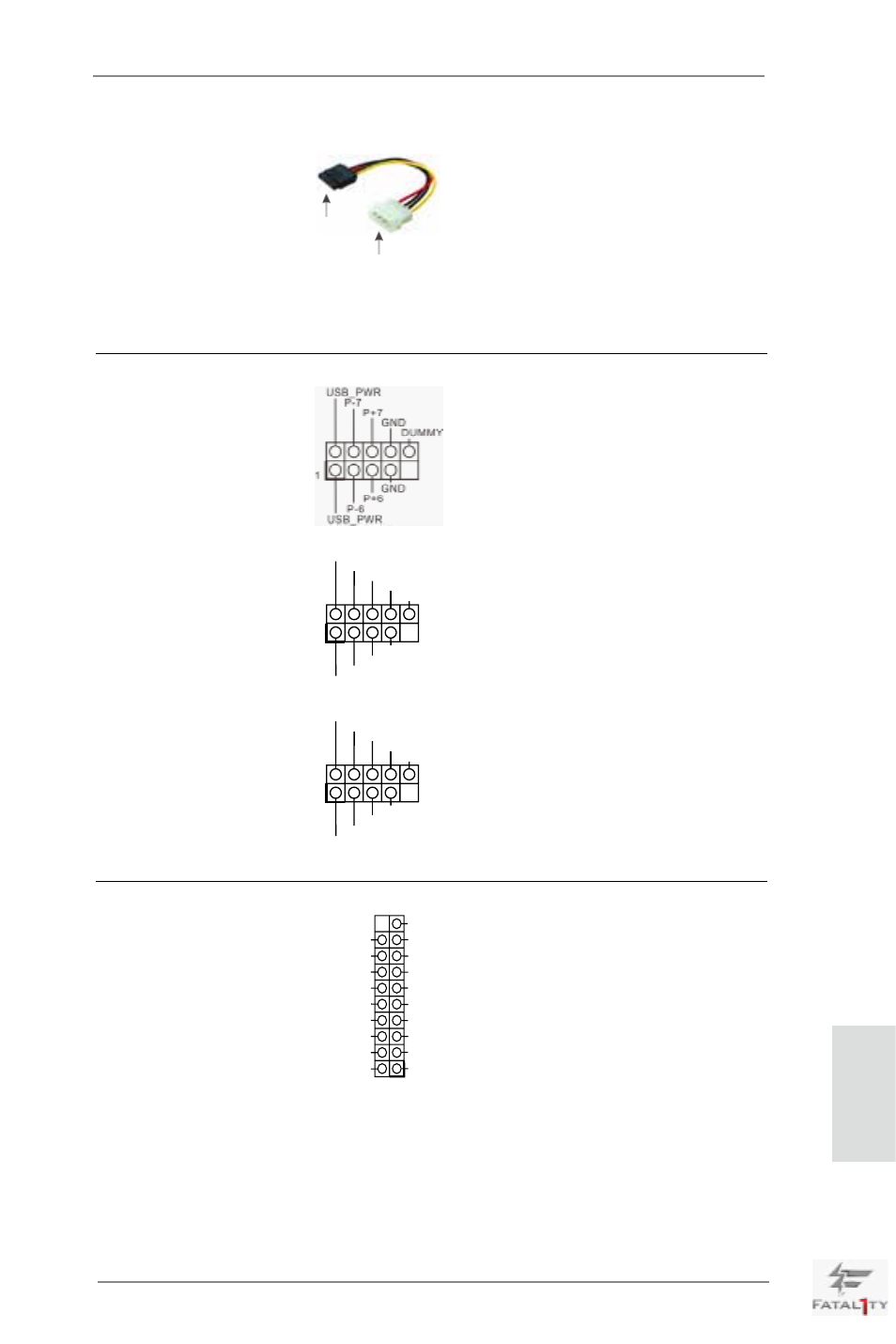

Кабель питания Присоедините кабель питания
Serial ATA (SATA) стандарта SATA с помощью
(дополнительно) соединителей на его черном
конце с ответными
соединителями питания на
каждом из жестких дисков. Затем
соедините белый конец кабеля
питания стандарта.
подключите к соединителю
питания жесткого диска
интерфейса SATA подключите к
источнику питания
Колодка USB 2.0 Помимо два стандартных портов
(9-контактный USB_6_7) USB 2.0 на панели ввода-вывода,
(см. стр. 4, п. 32) на данной материнской плате
предусмотрено три разъема USB
2.0. Каждый разъем USB 2.0
поддерживает два порта USB 2.0.
(9-контактный USB_4_5)
(см. стр. 4, п. 33)
(9-контактный USB_2_3)
(см. стр. 4, п. 34)
DUMMY
GND
GND
P+5
P-5
USB_PWR
P+4
P-4
USB_PWR
1
DUMMY
GND
GND
P+3
P-3
USB_PWR
P+2
P-2
USB_PWR
1
Колодка USB 3.0 Помимо восемь стандартных
(19-контактный USB3_11_12) портов USB 3.0 на панели ввода-
(см. стр. 4, п. 13) вывода, на данной материнской
плате предусмотрен два разъем
USB 3.0. Каждый разъем USB 3.0
поддерживает два порта USB 3.0.
1
IntA_P12_D+
Dummy
IntA_P12_D-
GND
IntA_P12_SSTX+
GND
IntA_P12_SSTX-
IntA_P12_SSRX+
IntA_P12_SSRX-
Vbus Vbus
Vbus
IntA_P11_SSRX-
IntA_P11_SSRX+
GND
IntA_P11_SSTX-
IntA_P11_SSTX+
GND
IntA_P11_D-
IntA_P11_D+
Ру
сский
