174
Fatal1ty X79 Champion Series Motherboard

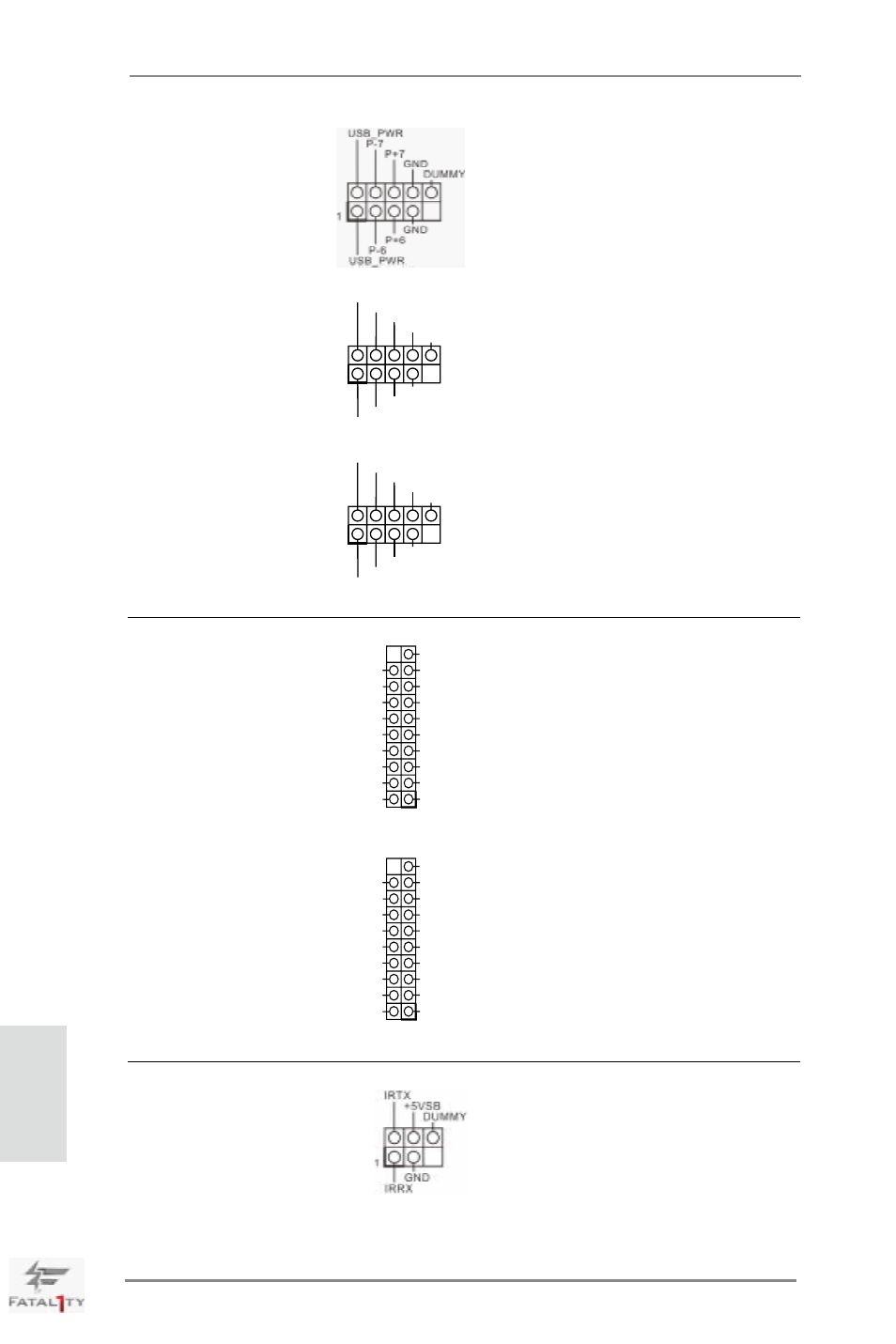

USB 2.0 Fişleri
G/Ç panelindeki varsayılan
(9-pinli USB_6_7)
iki USB 2.0 portundan başka,
(bkz. s.4 No. 32)
bu anakartta üç USB 2.0 fişi
bulunur. Her USB 2.0 fişi iki
USB 2.0 portunu destekler.
(9-pinli USB_4_5)
(bkz. s.4 No. 33)
(9-pinli USB_2_3)
(bkz. s.4 No. 34)
USB 3.0 Fişleri
I/O panelinde bulunan sekiz
(19-pinli USB3_11_12)
adet varsayılan USB 3.0
(bkz. s.4 No. 13)
bağlantı noktasının yanı sıra, bu
ana kart üzerinde iki adet USB
3.0 bağlantısı bulunur. Bu USB
3.0 bağlantısı iki adet USB 3.0
bağlantı noktasını
destekleyebilir.
(19-pinli USB3_9_10)
(bkz. s.4 No. 14)
Kızılötesi Modülü Fişi
Bu fiş, isteğe bağlı bir kablosuz
(5-pinli IR1)
aktarma ve alma kızılötesi
(bkz. s.4 No. 37)
modülünü destekler.
DUMMY
GND
GND
P+5
P-5
USB_PWR
P+4
P-4
USB_PWR
1
DUMMY
GND
GND
P+3
P-3
USB_PWR
P+2
P-2
USB_PWR
1
1
IntA_P12_D+
Dummy
IntA_P12_D-
GND
IntA_P12_SSTX+
GND
IntA_P12_SSTX-
IntA_P12_SSRX+
IntA_P12_SSRX-
Vbus
Vbus
Vbus
IntA_P11_SSRX-
IntA_P11_SSRX+
GND
IntA_P11_SSTX-
IntA_P11_SSTX+
GND
IntA_P11_D-
IntA_P11_D+
1
IntA_P10_D+
Dummy
IntA_P10_D-
GND
IntA_P10_SSTX+
GND
IntA_P10_SSTX-
IntA_P10_SSRX+
IntA_P10_SSRX-
Vbus
Vbus
Vbus
IntA_P9_SSRX-
IntA_P9_SSRX+
GND
IntA_P9_SSTX-
IntA_P9_SSTX+
GND
IntA_P9_D-
IntA_P9_D+
