94
Fatal1ty X79 Champion Series Motherboard

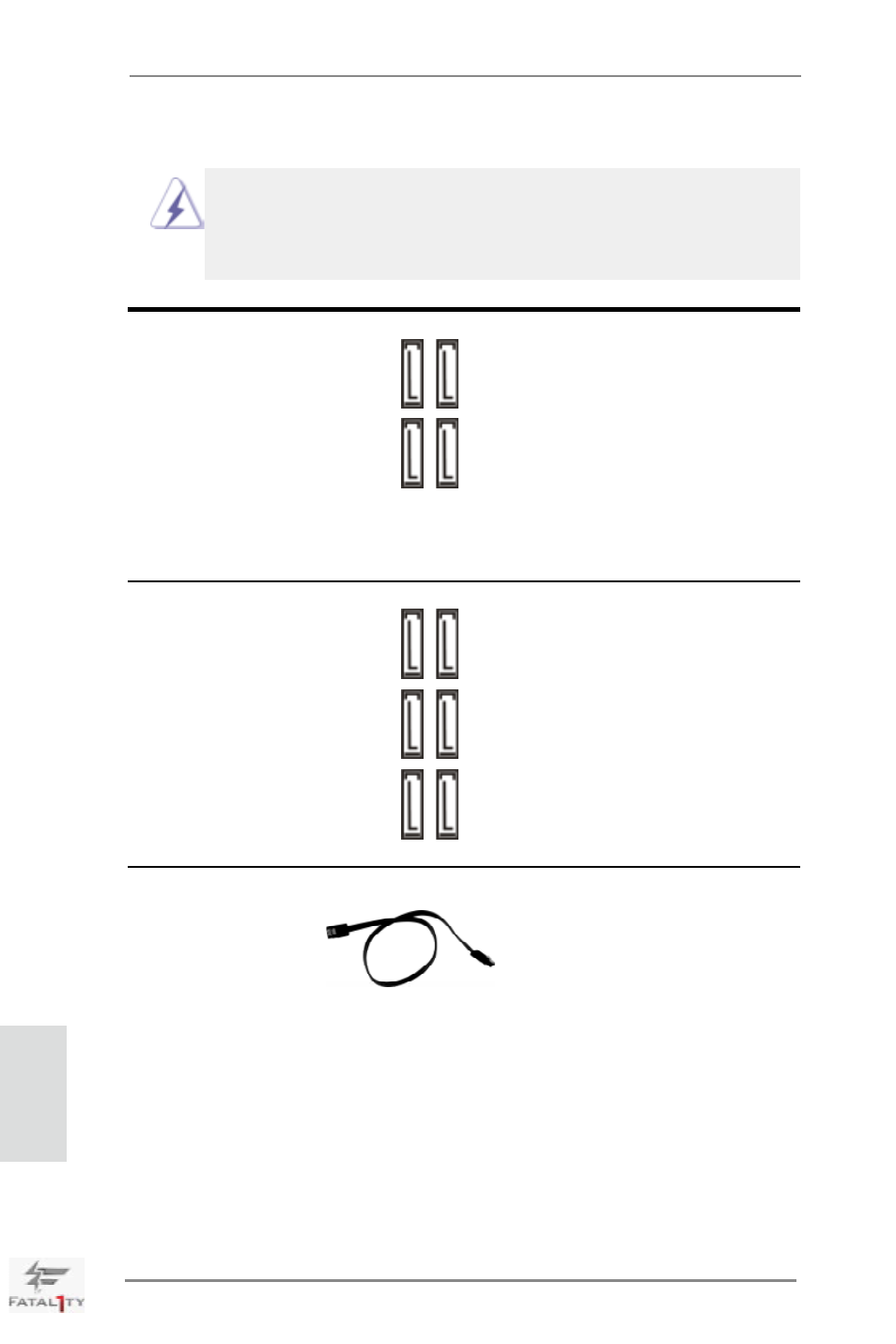

1.4 En-têtes et Connecteurs sur Carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et con-
necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes
et connecteurs causera à la carte mère des dommages irréversibles!
Connecteurs Série ATA2 Ces quatre connecteurs Série
(SATA2_0_1: voir p.4 No. 17) ATA2 (SATA2) prennent en
(SATA2_2_3: voir p.4 No. 18) charge les câbles SATA pour
les périphériques de stockage
internes. L’interface SATA2
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 3,0 Gb/s.
Connecteurs Série ATA3 Ces six connecteurs Série
(SATA3_0_1: voir p.2 No. 19) ATA3 (SATA3) prennent en
(SATA3_M0_M1: voir p.4 No. 20) charge les câbles SATA pour
(SATA3_M2_M3: voir p.4 No. 21) les périphériques de stockage
internes. L’interface SATA3
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 6,0 Gb/s.
Câble de données Toute cote du cable de data
Série ATA (SATA) SATA peut etre connecte au
(en option) disque dur SATA / SATA2 /
SATA3 ou au connecteur SATA2
/ SATA3 sur la carte
mere.
SA
TA2_2 SA
TA2_0
SA
TA2_3 SA
TA2_1
SA
TA3_0
SA
TA3_1
SA
TA3_M2 SA
TA3_M0
SA
TA3_M3 SA
TA3_M1
Français
