Fatal1ty X79 Champion Series Motherboard
Connettere all’ailmentazione
dei dischi SATA
Connettere al gruppo
di alimentazione

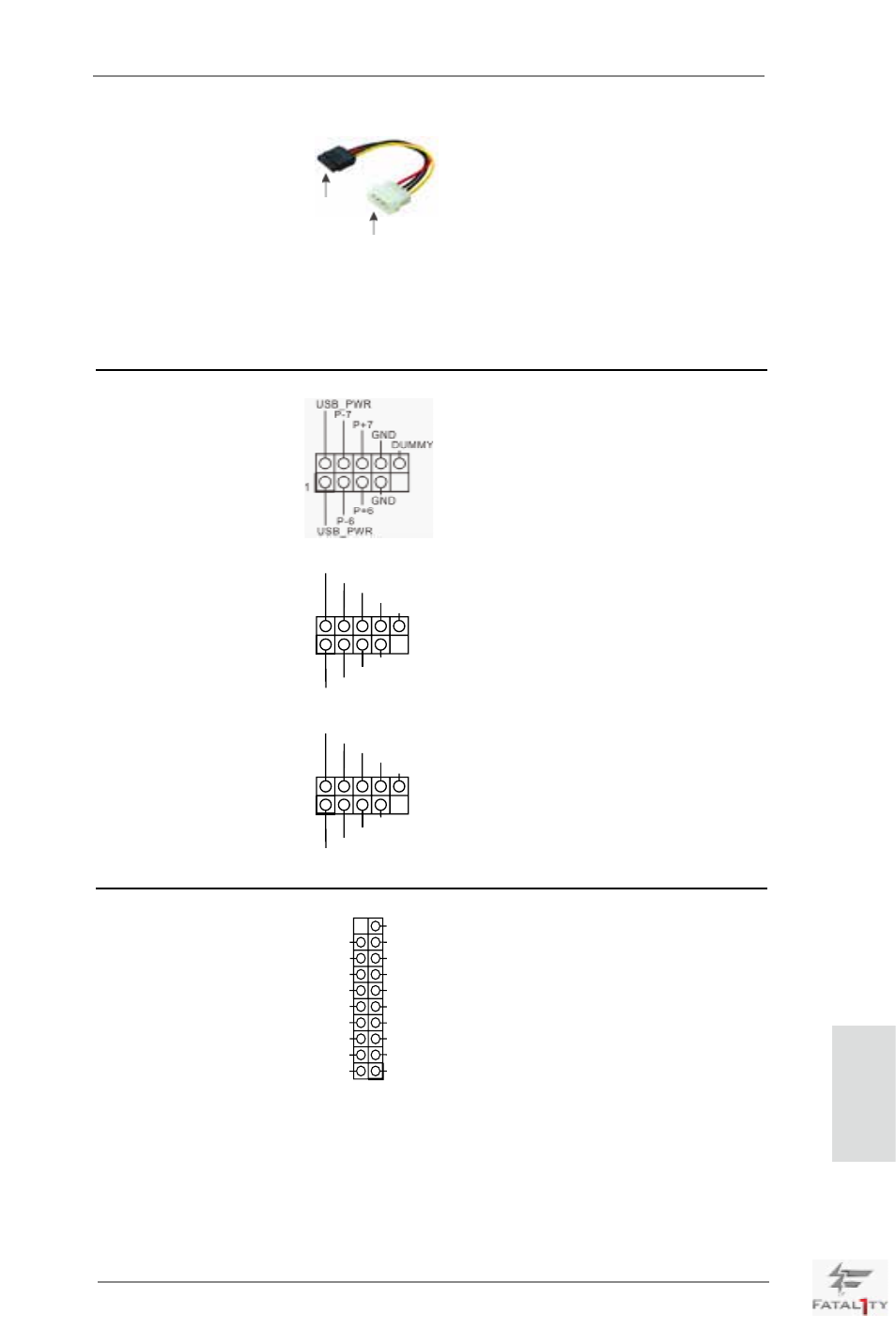

Cable de alimentación Conecte el extremo negro del
de serie ATA (SATA) cable de SATA al conector de
(Opcional) energía de la unidad. A
continuación, conecte el
extremo blanco del cable de
alimentación SATA a la
conexión de alimentación de la
fuente de alimentación.
Cabezal USB 2.0 Además de dos puertos USB
(9-pin USB_6_7) 2.0 predeterminados situados
(vea p.4, N. 32) en el panel de E/S, hay tres
bases de conexiones USB 2.0
en esta placa base. Cada una
de estas bases de conexiones
(9-pin USB_4_5) admite dos puertos USB 2.0.
(vea p.4, N. 33)
(9-pin USB_2_3)
(vea p.4, N. 34)
DUMMY
GND
GND
P+5
P-5
USB_PWR
P+4
P-4
USB_PWR
1
DUMMY
GND
GND
P+3
P-3
USB_PWR
P+2
P-2
USB_PWR
1
Cabezal USB 3.0 Además de ocho puertos USB
(19-pin USB3_11_12) 3.0 predeterminados situados
(vea p.4, N. 13) en el panel E/S, hay dos bases
de conexiones USB 3.0 en esta
placa base. Cada una de estas
bases de conexiones admite
dos puertos USB 3.0.
1
IntA_P12_D+
Dummy
IntA_P12_D-
GND
IntA_P12_SSTX+
GND
IntA_P12_SSTX-
IntA_P12_SSRX+
IntA_P12_SSRX-
Vbus Vbus
Vbus
IntA_P11_SSRX-
IntA_P11_SSRX+
GND
IntA_P11_SSTX-
IntA_P11_SSTX+
GND
IntA_P11_D-
IntA_P11_D+
Español
