230
Fatal1ty X79 Champion Series Motherboard

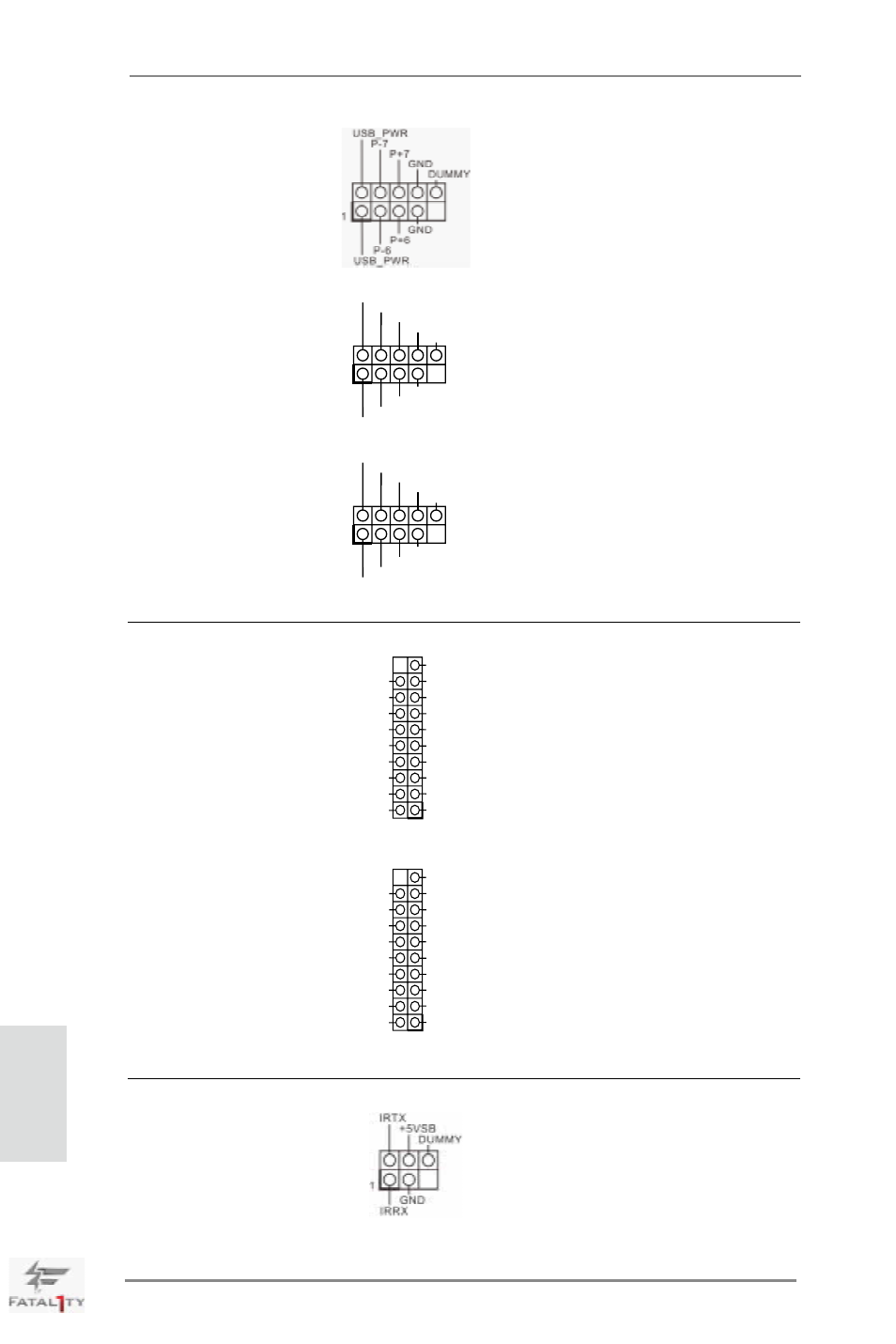

USB 2.0 擴展接頭 除了位於 I/O 面板的兩個默認
(9 針 USB_6_7) USB 2.0 接口之外，這款主板有
( 見第 4 頁第 32 項 ) 三組 USB 2.0 接針。每組 USB 2.0
接針可以支持兩個 USB 2.0 接
口。
(9 針 USB_4_5)
( 見第 4 頁第 33 項 )
(9 針 USB_2_3)
( 見第 4 頁第 34 項 )
DUMMY
GND
GND
P+5
P-5
USB_PWR
P+4
P-4
USB_PWR
1
DUMMY
GND
GND
P+3
P-3
USB_PWR
P+2
P-2
USB_PWR
1
USB 3.0 擴展接頭 除了位於 I/O 面板的八個默認
(19 針 USB3_11_12) USB 3.0 接口之外，這款主板有
( 見第 4 頁第 13 項 ) 兩組 USB 3.0 接針。每組 USB 3.0
接針可以支持兩個 USB 3.0 接
口。
(19 針 USB3_9_10)
( 見第 4 頁第 14 項 )
1
IntA_P12_D+
Dummy
IntA_P12_D-
GND
IntA_P12_SSTX+
GND
IntA_P12_SSTX-
IntA_P12_SSRX+
IntA_P12_SSRX-
Vbus Vbus
Vbus
IntA_P11_SSRX-
IntA_P11_SSRX+
GND
IntA_P11_SSTX-
IntA_P11_SSTX+
GND
IntA_P11_D-
IntA_P11_D+
1
IntA_P10_D+
Dummy
IntA_P10_D-
GND
IntA_P10_SSTX+
GND
IntA_P10_SSTX-
IntA_P10_SSRX+
IntA_P10_SSRX-
Vbus Vbus
Vbus
IntA_P9_SSRX-
IntA_P9_SSRX+
GND
IntA_P9_SSTX-
IntA_P9_SSTX+
GND
IntA_P9_D-
IntA_P9_D+
紅外線模塊接頭 這個接頭支持一個選配的無線發
(5 針 IR1) 送和接受紅外線的模塊。
( 見第 4 頁第 37 項 )
簡體中文
