212
Fatal1ty X79 Champion Series Motherboard

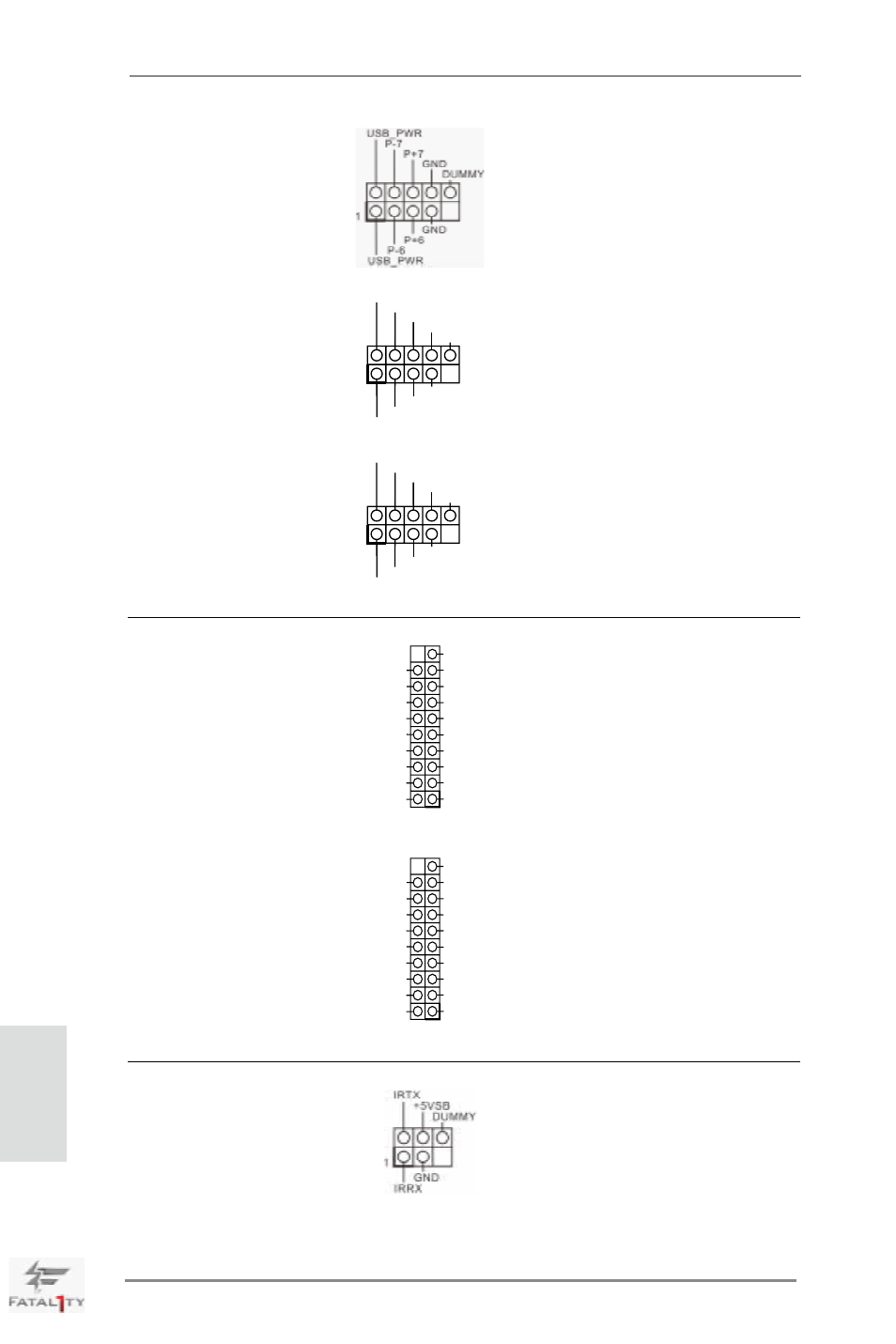

USB 2.0 ヘッダ I/O パネルには、デフォルトの 2 つの
(9 ピン USB_6_7) USB 2.0 ポート以外に、このマザーボ
ページ 4, アイテム 32 を参照 ードに 3 つの USB 2.0 ヘッダが搭載
されています。それぞれの USB 2.0
ヘッダは 2 つの USB 2.0 ポートをサ
ポートできます。
(9 ピン USB_4_5)
ページ 4, アイテム 33 を参照
(9 ピン USB_2_3)
ページ 4, アイテム 34 を参照
USB 3.0 ヘッダ I/O パネルには、デフォルトの 8 つの
(19 ピン USB3_11_12) USB 3.0 ポート以外に、このマザーボ
ページ 4, アイテム 13 を参照 ードに 2 つの USB 3.0 ヘッダが搭載
されています。それぞれの USB 3.0
ヘッダは 2 つの USB 2.0 ポートをサ
ポートできます。
(19 ピン USB3_9_10)
ページ 4, アイテム 14 を参照
赤外線モジュールコネクタ このコネクタは赤外線の無線送受信モ
(5 ピン IR1) ジュールに対応します。
ページ 4, アイテム 37 を参照
DUMMY
GND
GND
P+5
P-5
USB_PWR
P+4
P-4
USB_PWR
1
DUMMY
GND
GND
P+3
P-3
USB_PWR
P+2
P-2
USB_PWR
1
1
IntA_P12_D+
Dummy
IntA_P12_D-
GND
IntA_P12_SSTX+
GND
IntA_P12_SSTX-
IntA_P12_SSRX+
IntA_P12_SSRX-
Vbus Vbus
Vbus
IntA_P11_SSRX-
IntA_P11_SSRX+
GND
IntA_P11_SSTX-
IntA_P11_SSTX+
GND
IntA_P11_D-
IntA_P11_D+
1
IntA_P10_D+
Dummy
IntA_P10_D-
GND
IntA_P10_SSTX+
GND
IntA_P10_SSTX-
IntA_P10_SSRX+
IntA_P10_SSRX-
Vbus Vbus
Vbus
IntA_P9_SSRX-
IntA_P9_SSRX+
GND
IntA_P9_SSTX-
IntA_P9_SSTX+
GND
IntA_P9_D-
IntA_P9_D+
日本語
