154
Fatal1ty X79 Champion Series Motherboard

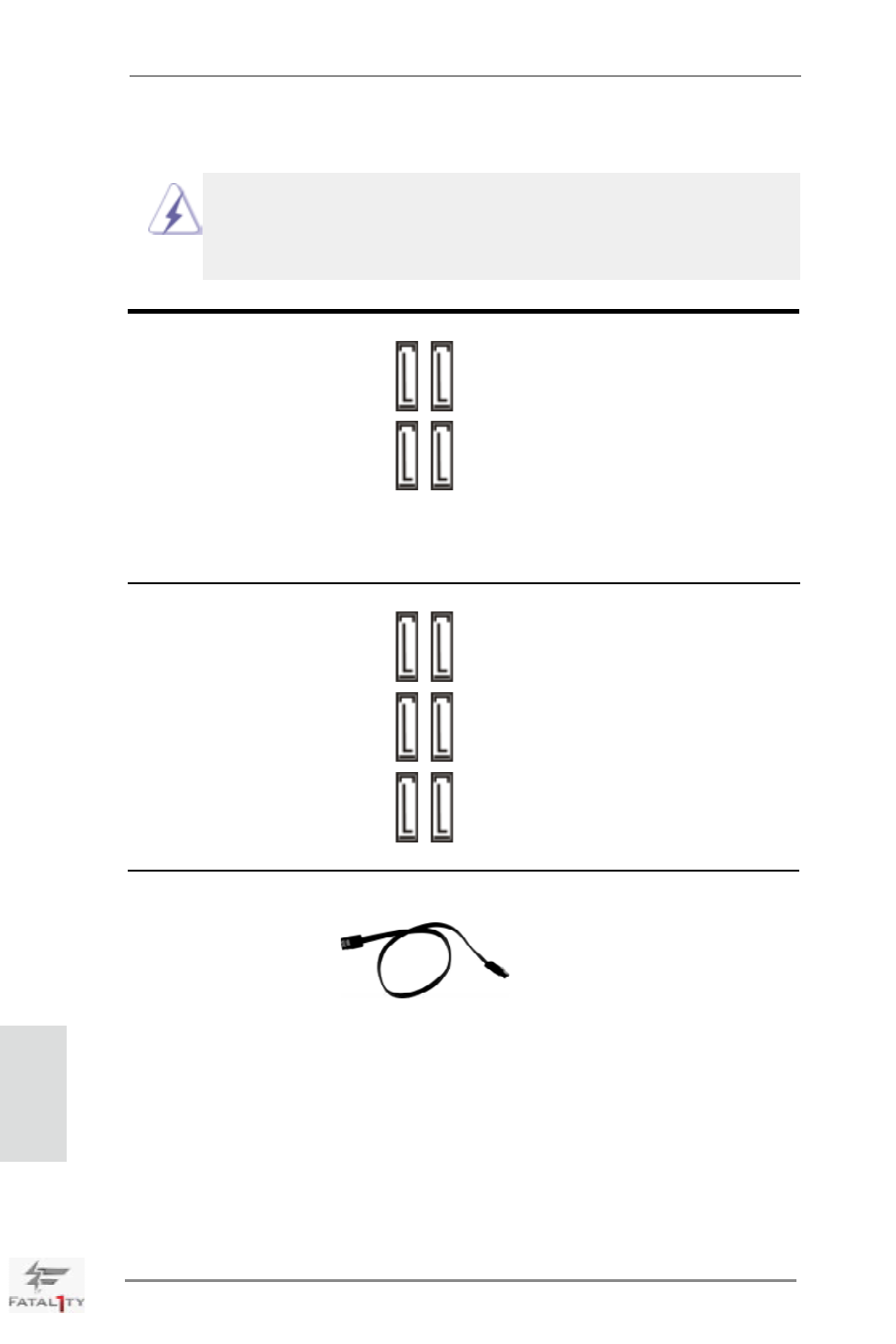

1.4 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA / SATA2 / SATA3
(дополнительно) не является направленным.
Любой из его соединителей может
быть подключен либо к жесткому
диску интерфейса SATA2 / SATA3
либо к материнской плате.
Разъемы Serial ATA2 четыре соединителя Serial ATA2
(SATA2_0_1, см. стр. 4, п. 17) предназначаются для
(SATA2_2_3, см. стр. 4, п. 18) подключения внутренних
устройств хранения с
использованием интерфейсных
кабелей SATA2. В настоящее
время интерфейс SATA допускает
скорость передачи данных до \ 3,0
Гбит/с.
Разъемы Serial ATA3 шесть соединителя Serial ATA3
(SATA3_0_1, см. стр. 4, п. 19) предназначаются для
(SATA3_M0_M1, см. стр. 4, п. 20) подключения внутренних
(SATA3_M2_M3, см. стр. 4, п. 21) устройств хранения с
использованием нтерфейсных
кабелей SATA3. В настоящее
время интерфейс SATA допускает
скорость передачи данных до \ 6,0
Гбит/с.
SA
TA2_2 SA
TA2_0
SA
TA2_3 SA
TA2_1
SA
TA3_0
SA
TA3_1
SA
TA3_M2 SA
TA3_M0
SA
TA3_M3 SA
TA3_M1
