73
Fatal1ty X79 Champion Series Motherboard

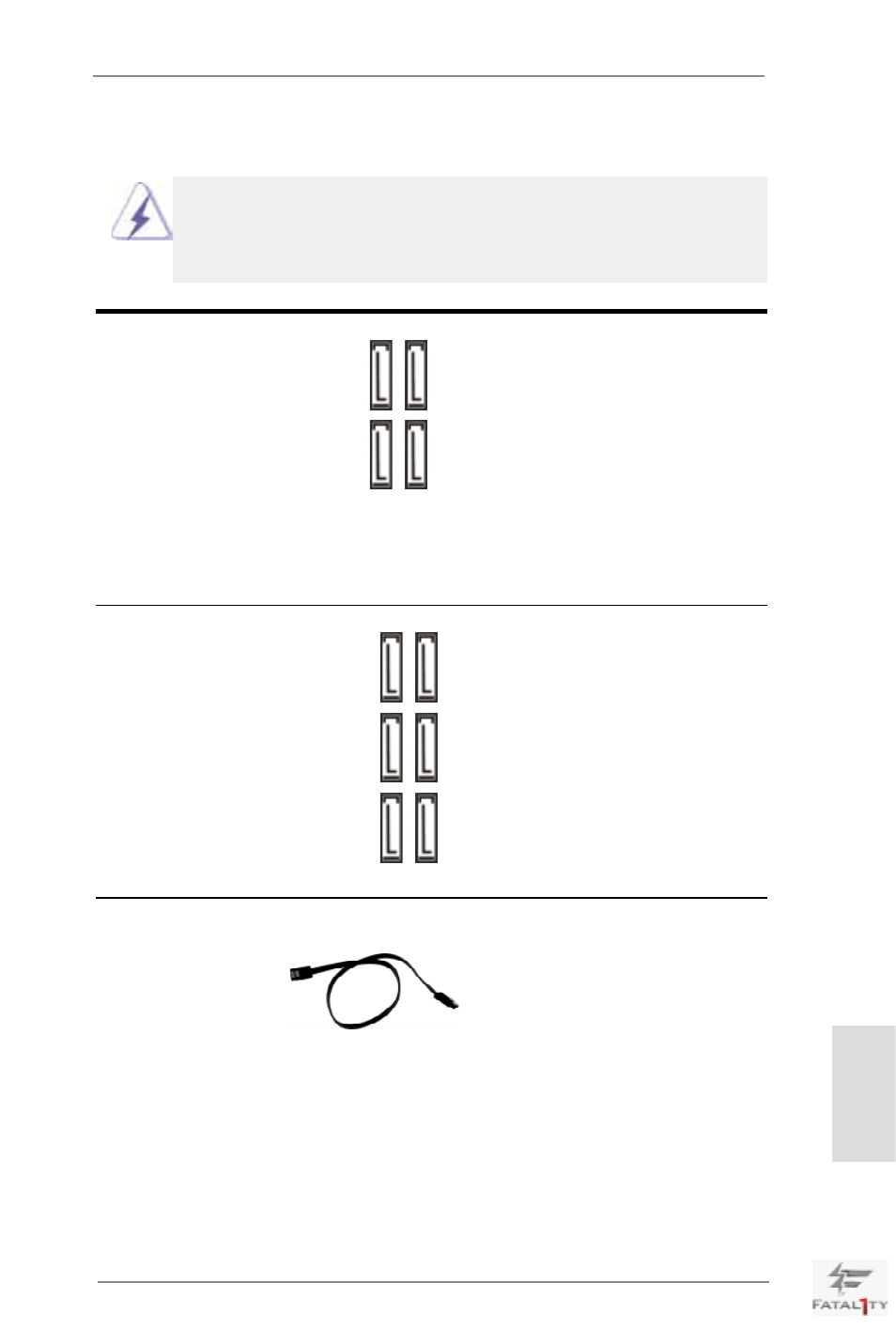

Seriell-ATA2-Anschlüsse Diese vier Serial ATA2-
(SATA2_0_1: siehe S.4 - No. 17) (SATA2-)Verbínder
(SATA2_2_3: siehe S.4 - No. 18)
unterstützten SATA-Datenkabel
für interne
Massenspeichergeräte. Die
aktuelle SATA2- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
3,0 Gb/s.
Seriell-ATA3-Anschlüsse Diese sechs Serial ATA3-
(SATA3_0_1: siehe S.4 - No. 19) (SATA3-)Verbínder
(SATA3_M0_M1: siehe S.4 - No. 20) unterstützten SATA-Datenkabel
(SATA3_M2_M3: siehe S.4 - No. 21) für interne
Massenspeichergeräte. Die
aktuelle SATA3- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
6,0 Gb/s.
Serial ATA- (SATA-) SJedes Ende des SATA
Datenkabel Datenkabels kann an die SATA
(Option) / SATA2 / SATA3 Festplatte
oder das SATA2 / SATA3
Verbindungsstück auf dieser
Hauptplatine angeschlossen
werden.
1.4 Integrierte Header und Anschlüsse
Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-
INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-
erkappen auf Header und Anschlüsse setzen, wird das Motherboard
unreparierbar beschädigt!
SA
TA2_2 SA
TA2_0
SA
TA2_3 SA
TA2_1
SA
TA3_0
SA
TA3_1
SA
TA3_M2 SA
TA3_M0
SA
TA3_M3 SA
TA3_M1
Deutsch
