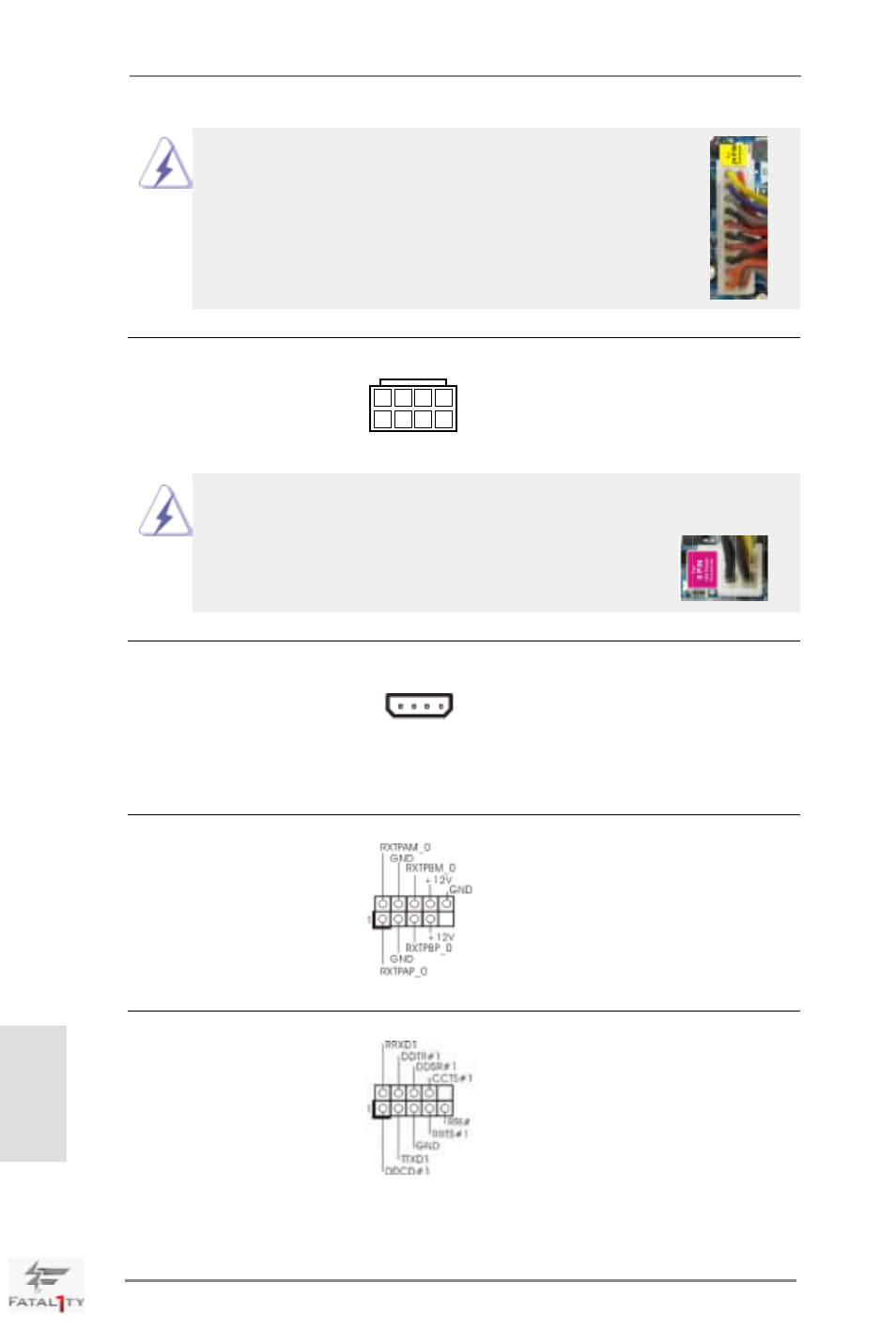

216

Fatal1ty X79 Champion Series Motherboard

20 ピン ATX 電源装置の取り付け

このマザーボードには 24 ピン ATX 電源コネクタが装備されてお

り、従来の 20 ピン ATX 電源装置を採用している場合でも作動し

ます。20 ピン ATX 電源を使用するには、ピン 1 およびピン 13 と

共に電源装置にプラグを差し込みます。

12

1

24

13

このマザーボードで 8-pin ATX 12V 電源コネクタが提供されたが、従来の 4-pin ATX

12V 電源でも動作できます。 4-pin ATX 電源を使用する場合、電源を Pin 1 と Pin

5 とともに差し込んでください。

4-Pin ATX 12V 電源の取り付け

ATX 12V コネクタ

ATX 電 12V 源コネクタを接続します。

(8 ピン ATX12V1)

ページ 4, アイテム 3 を参照

4 1

8 5

8 5

4 1

SLI/XFIRE 電源コネクタ

(4 ピン SLI/XFIRE_POWER2)
ページ 4, アイテム 38 を参照

このコネクタを使用する必要はありません
が、2 つのグラフィックスカードがこのマ
ザーボードに同時に差し込まれていると
き、ハードディスクの電源コネクタに接続し
てください。

SLI/XFIRE_POWER2

IEEE 1394 ヘッダ

I/O パネルには、デフォルトの 1 つの

(9 ピン FRONT_1394)

IEEE 1394 ポート以外に、このマザー

ページ 4, アイテム 27 を参照

ボードに 1 つの IEEE 1394 ヘッダが

搭載されています。それぞれの IEEE

1394 ヘッダは 1 つの IEEE 1394 ポー

トをサポートできます。

シリアルポートヘッダ

この COM1 ヘッダは、シリアルポートモ

(9 ピン COM1)

ジュールをサポートします。

ページ 4, アイテム 36 を参照

日本語
