Page 56
4-18
Dell Latitude XPi CD Service Manual
Display Assembly

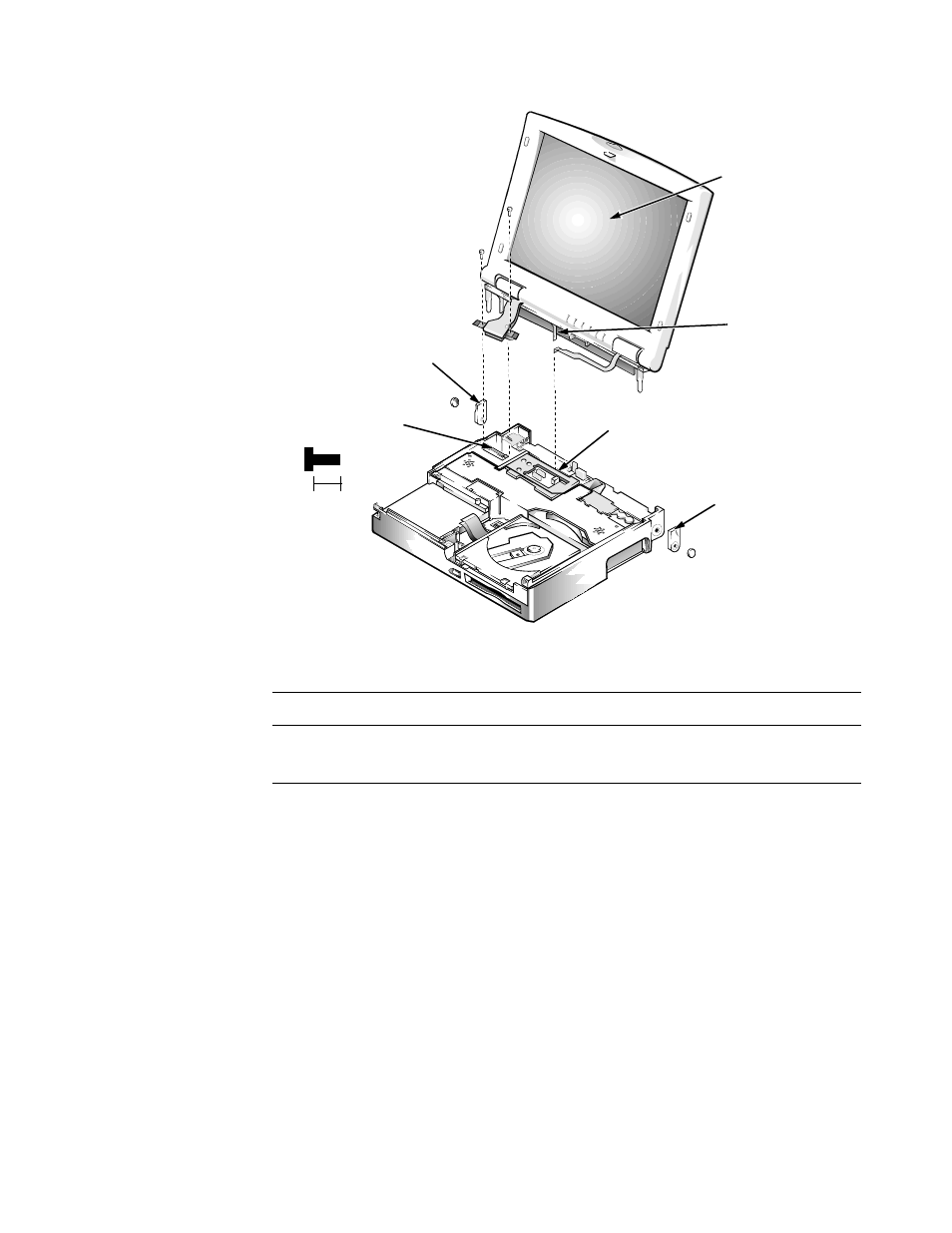

Figure 4-14. Display Assembly Removal
To remove the display assembly, follow these steps:
1. Remove the palmrest assembly.
2. Remove the computer’s tilt-support feet.
3. Remove interface-cable grounding screws C1 and C2 from the
display assembly.
Part or Assembly Name
Order Name
Display assembly
ASSY,LCD,TFT,SVGA,12.1”,
LXPiCD
C1 (6 mm)
connector JLCD
connector JMIC
6 mm
left tilt-support foot
right tilt-support foot
detent post
display assembly
C2 (6 mm)
