Spreader and keel plates, Figure a-12. spreader and keel plate removal – Dell Latitude Xpi CD User Manual
Page 109
Factory Repair Parts
A-27
Spreader and Keel Plates

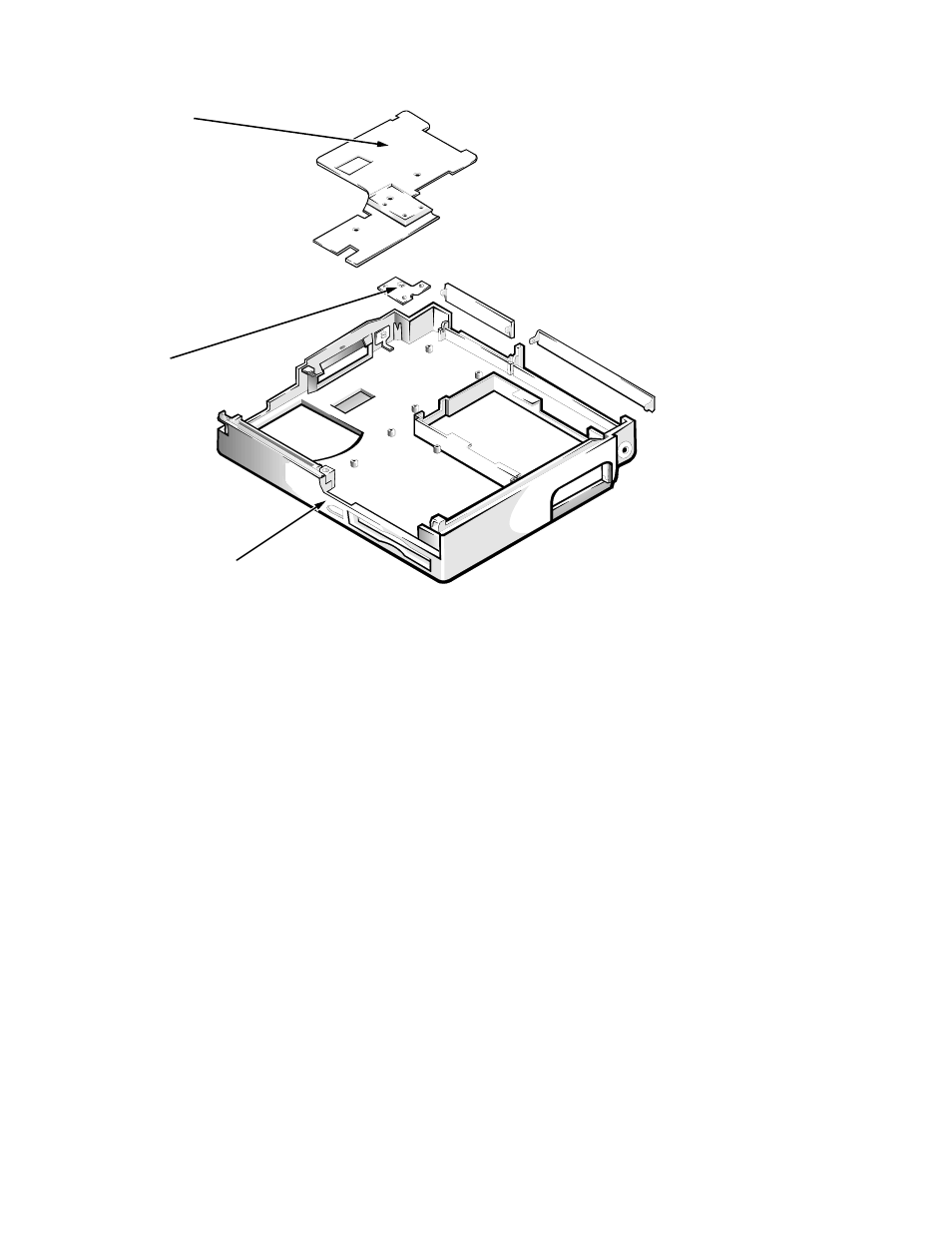

Figure A-12. Spreader and Keel Plate Removal
Remove the spreader plate by lifting it from the bottom case assembly. The
spreader plate fits easily over plastic projections and screw holes. The keel plate
is in the center of the bottom case, below the spreader plate. The keel plate fits
over a small peg and a semicircular plastic projection. Remove the keel plate by
lifting it out of the bottom case assembly.
spreader plate
bottom case assembly
keel plate
