Page 104
A-22
Dell Latitude XPi CD Service Manual
I/O Interface Cable

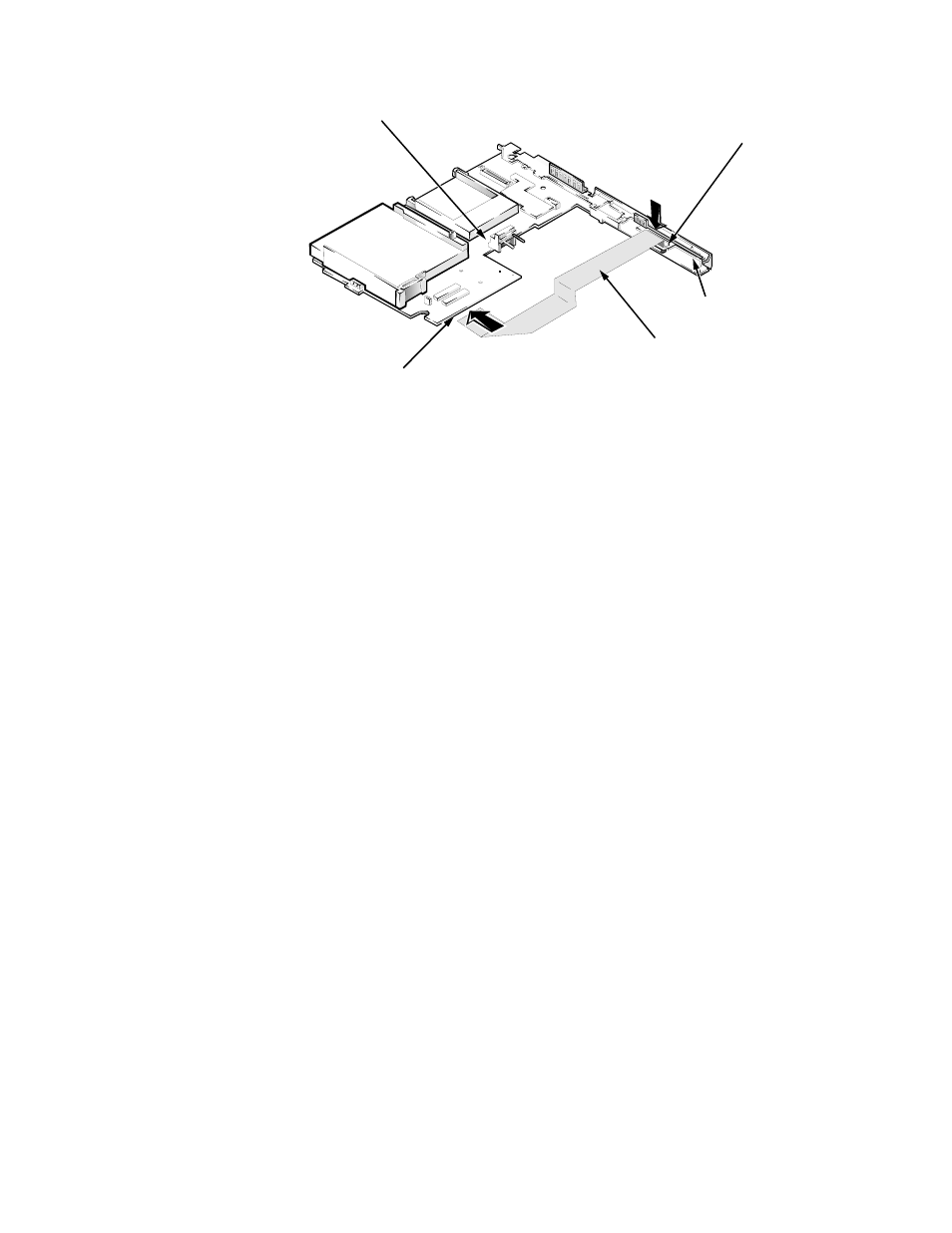

Figure A-7. I/O Interface Cable Removal
To remove the cable, follow these steps:
1. Disconnect one end of the I/O interface cable from connector JSTDIO
on the system board.
Connector JSTDIO is located on the underside of the system board.
2. Disconnect the other end of the I/O interface cable from connector
JFLEX on the I/O board.
I/O interface cable
connector JFLEX
connector JSTDIO
I/O board
system board
