capítulo 1: introducción 21

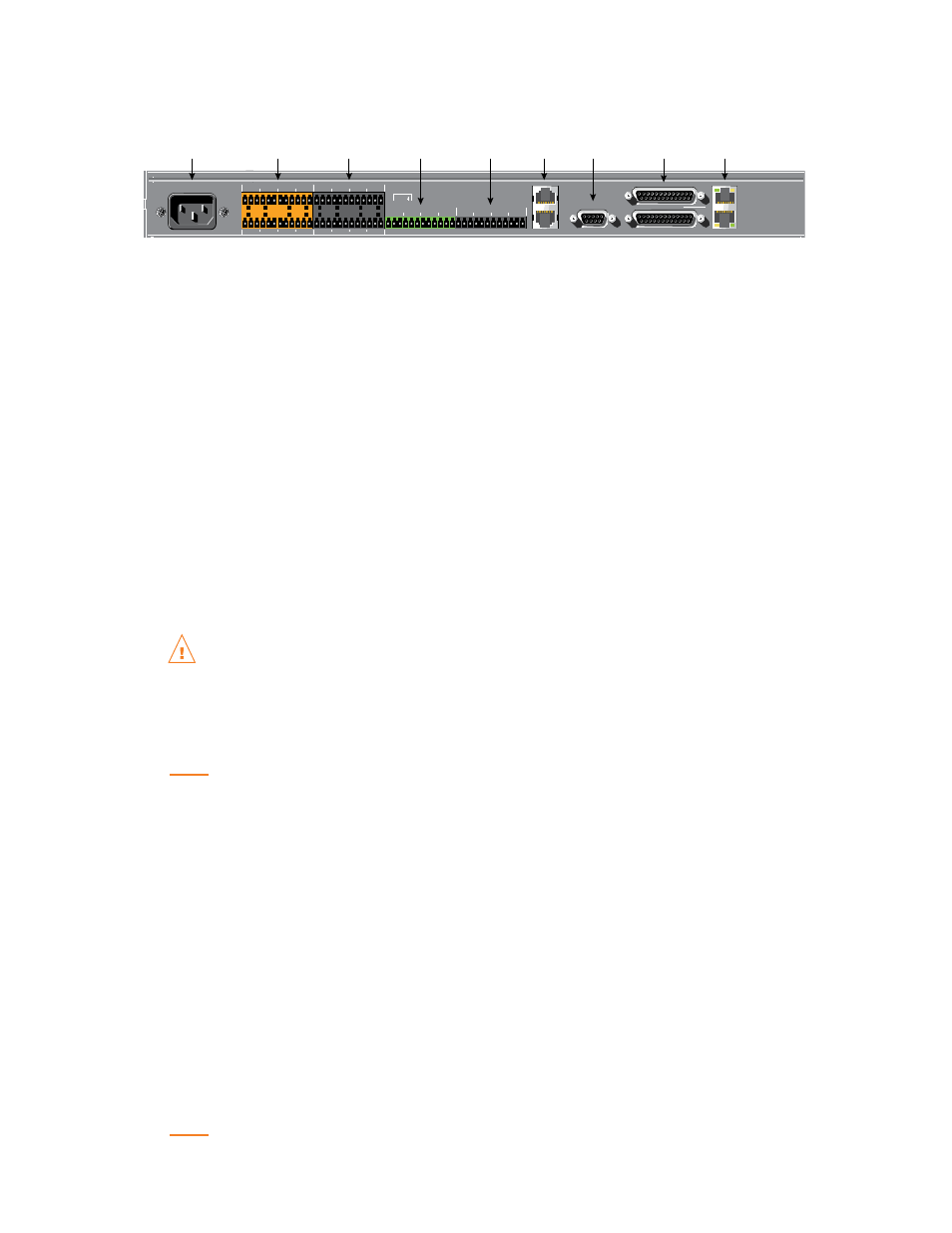

Panel trasero del Converge SR 1212
VOLTAGE RANGE 100-240 VAC 2A FREQUENCY 50Hz / 60Hz MIC / LINE
1 2 3 4 1 2 3 4
LINE IN
LINE OUT
9 10 11 12
LINE OUT
9 10 11 12
5 6 7 8 5 6 7 8
+ -
LINK IN
LINK OUT
RS-232 CONTROL / STATUS
A
B
PC
LAN
1 2 3 4 5 7 8 9 6
Conectores del panel trasero
Energía CA 1. : conector iec, autoajuste de 100 a 240Vac, 50/60Hz.
Entradas de micrófono y/o línea 2. : conector a presión de la mini terminal para conectar cualquier
combinación de entradas a nivel de micrófono y/o línea. (880: 8 entradas. 880t: 8 entradas; 840t: 4
entradas. 8i: 8 entradas. tH20: 0 entradas. sR 1212: 8 entradas.)
Salidas de la línea 3. : conector a presión de la mini terminal para salidas a nivel de línea (880, 880t, 840t, sR 1212).
Entradas de la línea 4. : conector a presión para bloqueo de la mini terminal sólo para entradas a nivel de línea.
(880: 4 entradas. 880t: 4 entradas. 840t: 4 entradas. 8i: 4 entradas. tH20: 2 entradas. sR 1212: 4 entradas.)
Salidas de la línea 5. : conector a presión para bloqueo de la mini terminal para salidas a nivel de línea (880,
880t, 840t, sR 1212).
Puertos de enlace de entrada y de salida 6. : dos conectores Rj-45 con bus de expansión (e-bus) usados
para conectar múltiples unidades para crear un sitio. puede conectar hasta ocho unidades converge pro
880, 880t, 840t, 8i o converge sR 1212, hasta 16 unidades converge pro tH20 o cualquier combinación de
ellas donde el número total de entradas del micrófono no exceda a 64. la longitud máxima del cable es de
200 pies al usar un cable de par trenzado de categoría 5.
ADVERTENCIA: use los puertos de enlace de entrada y enlace de salida sólo con los
dispositivos converge/converge pro. conectar cualQuieR otro dispositivo a los puertos de
enlace de entrada o salida, incluyendo los productos xap o psR1212 de clearone, o dispositivos
de control por ethernet (poe, power over ethernet), producirá daños severos al equipo.
Puerto serial RS-232 7. : conector dB9 hembra para conectarse a una computadora portátil, computadora o
dispositivos en serie con control remoto (tales como los controladores aMx y crestron).
NOTA: el software de la consola converge no puede conectarse mediante un puerto Rs-232;
use un puerto usB o ethernet.
Puertos A y B de control y estado 8. : dos conectores dB25 hembras se usan para las interacciones
gpio entre los dispositivos converge/converge pro y los dispositivos de control externos (tales como los
interruptores de pared y micrófonos pulsa y habla). esto permite a los dispositivos externos y al software del
controlador acceder al conjunto de instrucciones en serie del converge/converge pro, que incluye funciones
comunes tales como control del volumen, silencio, combinación ambiental y cambios prefijados.
Puertos de la PC y Ethernet de la LAN 9. : dos puertos ethernet con autodetección Rj-45 10/100Mbps. el
puerto de la pc proporciona una conexión de la red de paso directo para usarse con un cable de conexión
normal (no cruzado). los led adyacentes a cada puerto indican el estado de la conexión y la actividad del
tráfico de paquetes.
Conectores de los altoparlantes 10. : dos conectores machos usados para conectar altoparlantes externos
(4Ω – 16Ω). Un amplificador de potencia interno de 10W elimina la necesidad de un amplificador de
potencia externo (880t, 840t).
Puertos de línea y puertos de ajuste Telco 11. : dos puertos de teléfono Rj-11. el puerto de línea telco
proporciona una conexión analógica a una red teléfonica. el puerto de ajuste telco proporciona una
conexión de paso directo para los auriculares de los teléfonos.
NOTA: el puerto de ajuste telco no podrá usarse cuando la línea esté ocupada.
