138 servicios técnicos: 800-283-5936
Modelo pines definibles por el
usuario
puerto a de control y
estado
pines definibles por el
usuario
puerto B de control y
estado
880 16 2
880t 16 2
840t 20 2
8i 16 2
tH20 24 2
sR 1212 16 2
Asignaciones predeterminadas de los pines.
para las asignaciones predeterminadas de los pines para los puertos de control y estado por modelo, consulte el
Apéndix B: Asignaciones predeterminadas de los pines.
Puertos de control y estado
los puertos A y B de control y estado son conectores dB25 hembras usados para interacciones de entrada y
salida de propósitos generales (gpio, general purpose input/output) entre los dispositivos converge/converge
pro y los dispositivos de control externo tales como los interruptores de pared y los micrófonos pulsa y habla. la
programación del control le permite a los dispositivos de control externos y al software del controlador acceder al
conjunto de instrucciones en serie del converge/converge pro, que incluye funciones comunes tales como control
del volumen, silencio, combinación ambiental y ejecución de preselecciones.
para más información sobre los Puertos A y B de control y estado y otras conexiones físicas, vea Controles
y conexiones.

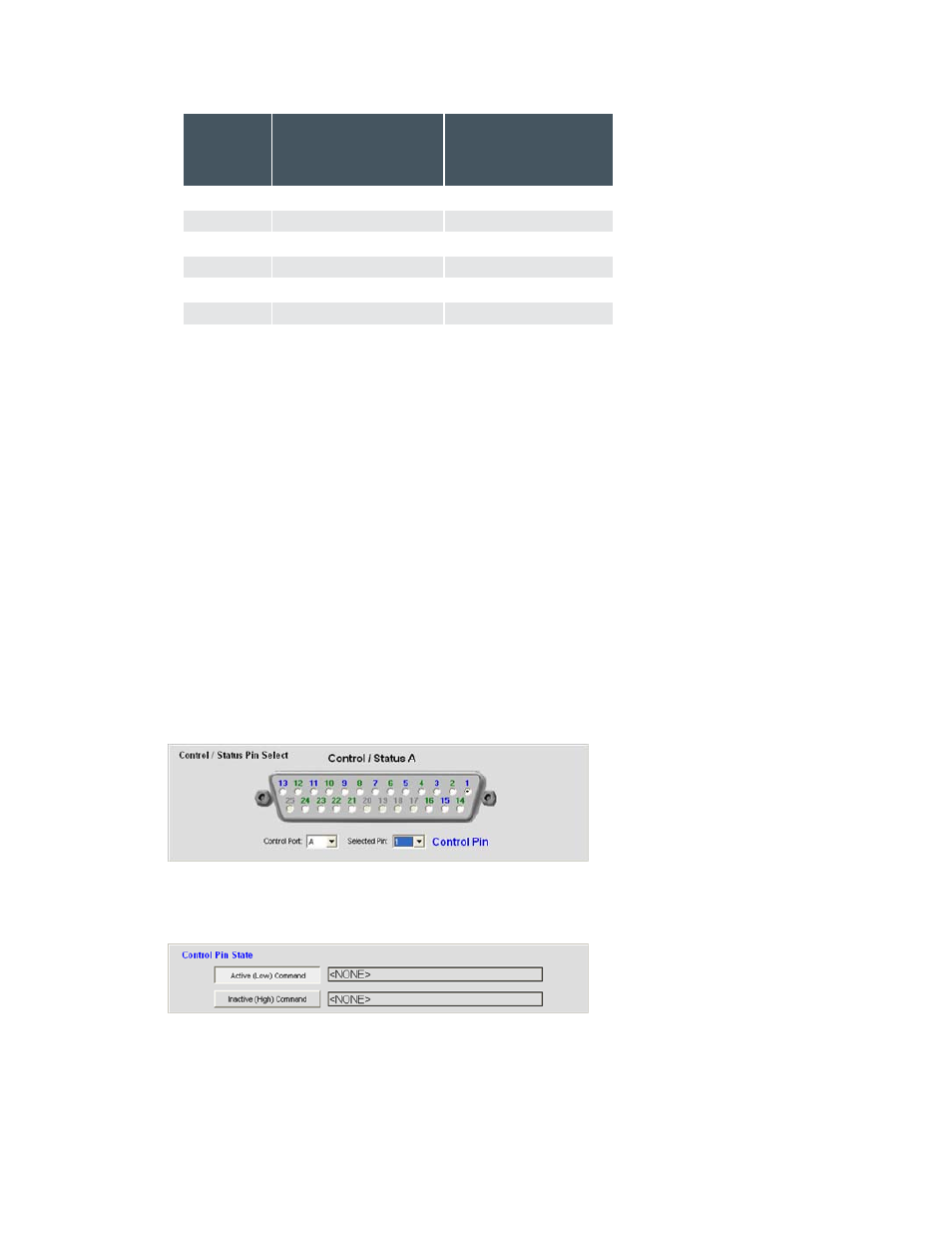

Programación de los pines de control y estado
use el procedimiento siguiente para los pines definibles por el usuario:
en la sección de 1. Selección de pines de control y estado de la pantalla, seleccione el puerto A o B de la
lista desplegable Puerto de control.
2. seleccione el pin que quiera configurar de la lista desplegable Pin seleccionado. (el Pin 1 se selecciona
de forma predeterminada para el Puerto A de control y el Pin 21 se selecciona de forma predeterminada
para el Puerto de control B.)
3. en la sección de Estado del pin de control de la pantalla, presione el botón Instrucción activa (Baja) o
instrucción inactiva (Alta) para seleccionar el estado del pin que usted quiera asociar con una instrucción.
