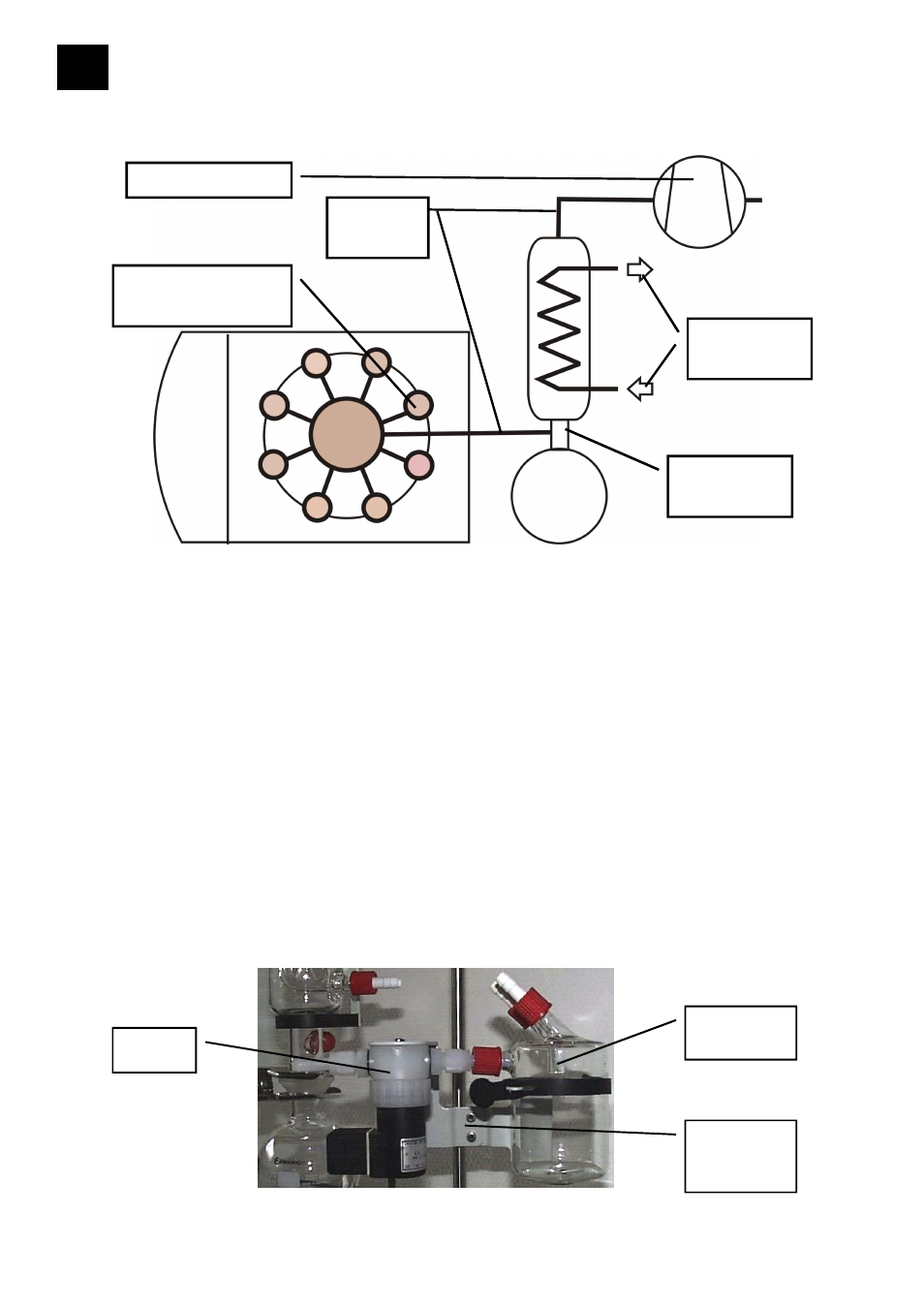

4.5. Blockschaltbild Multiverdampfer ohne Vakuumregelung
Kühlwasser-
anschluss
Reaktionsaufsatz Liquid
Glassatz
Synthesis 1
Vakuumpumpe
Vakuum-
leitungen
Die Vakuumverbindungen werden wie im Blockschaltbild gezeigt und im Kapitel 1.3.1
und 4.4.3 beschrieben hergestellt.
4.6. Blockschaltbild Multiverdampfer mit Vakuumregelung
Die Vakuumverbindungen werden wie im Blockschaltbild gezeigt und im Kapitel 1.3.1
und 4.4.3 beschrieben hergestellt.
Folgende Komponenten sind für die Vakuumregelung sinnvoll:
• Vakuumcontroller VAC control automatic RS
• Woulff’sche Flasche
• Vakuum Ventil
Der Vakuumcontroller VAC control automatic RS kann am oberen Ende des Stativs
für den Glassatz Synthesis 1 montiert werden.
Vakuum Ventil und gegebenenfalls Woulff’sche Flasche werden in gezeigter Weise
an der Halterung (siehe Kapitel 4.4) des Stativs zum Glassatz Synthesis 1 montiert.
Vakuum
Ventil
Woulff’sche
Flasche
Befestigung
an Halterung
