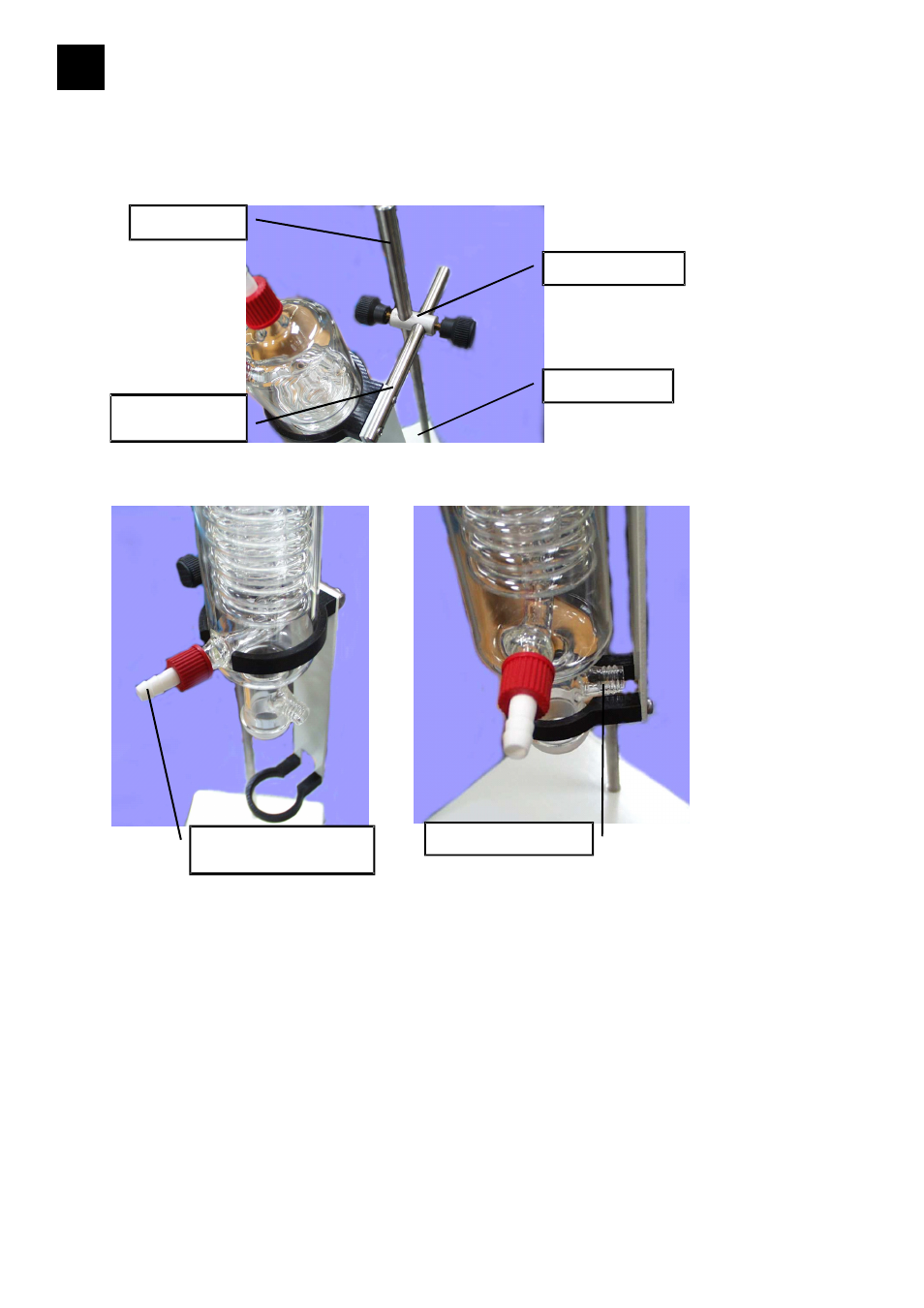

4.4.1. Installation du statif
Pour commencer, visser la barre du statif dans la plaque. Ensuite, fixer le support du
refroidisseur avec le manchon en croix.
Manchon en croix
Support de
refroidisseur
Barre de statif
Plaque de statif
4.4.2. Montage
du
refroidisseur
Raccord d'eau de
refroidissement
Raccord de vide
Insérer le refroidisseur dans le support selon la méthode décrite. Ce faisant, faire
attention à la position des raccords des tuyaux à vide et d'eau de refroidissement.
