190
I ES I

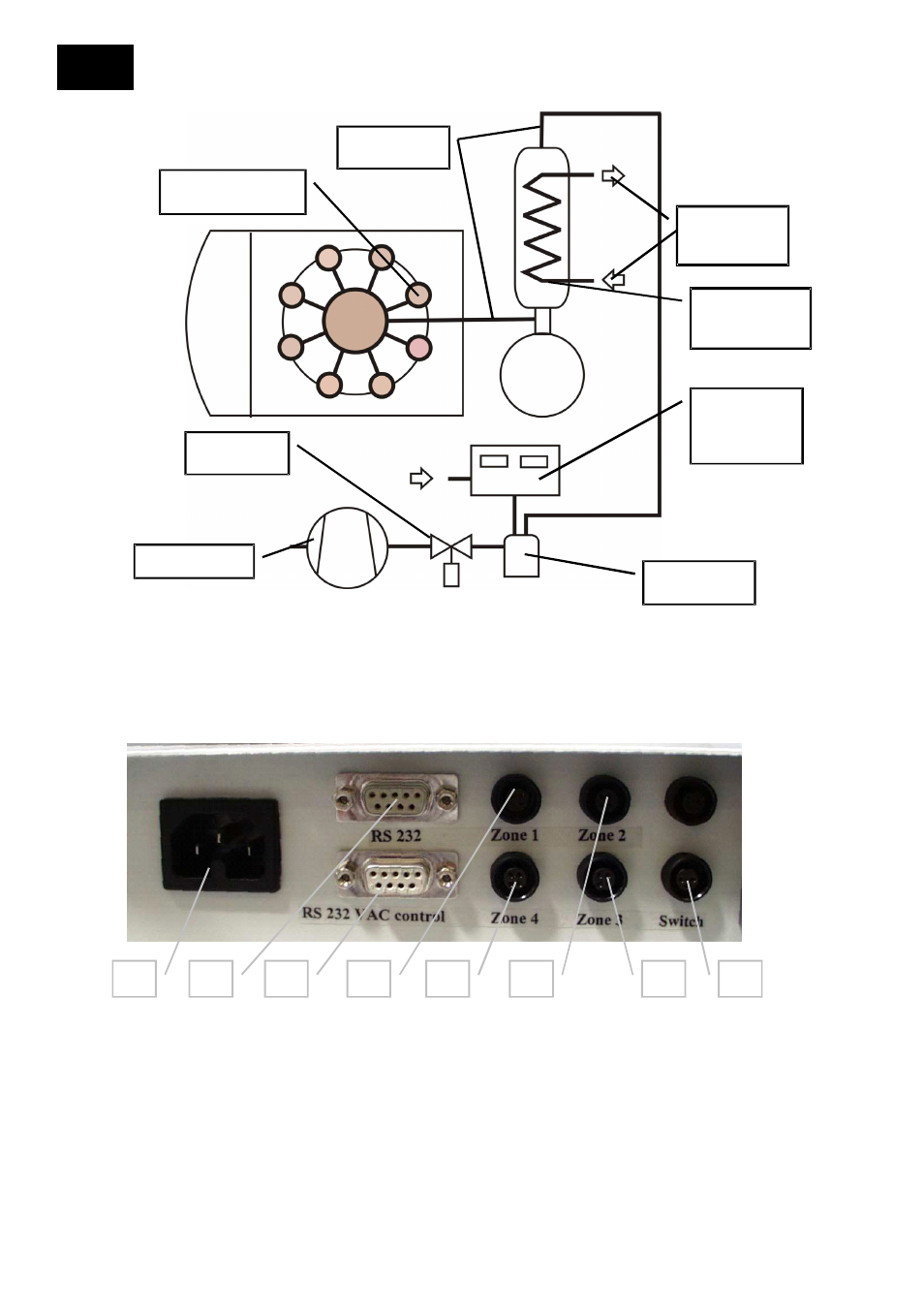

Conexión
de agua de
refrigeración
Válvula de
vacío
Bomba de vacío
Pieza sobrepuesta
de reacción Liquid
Botella de
Woulff
Conductos
de vacío
Controlador
de vacío VAC
control
automatic
Juego de tubos
de ensayo
Synthesis 2
5. Conexión eléctrica
Las conexiones eléctricas se realizan en el lado posterior del aparato.
1 2 3 4 6 5 7 8
1 Conexión de red (tenga en cuenta la tensión indicada en el rótulo del modelo)
2 Interfaz serie RS 232
3 Conexión de interfaz serie hacia el controlador de vacío VAC control
automatic RS
4 Sensor de temperatura externo Probe Zone 1
5 Sensor de temperatura externo Probe Zone 2
6 Sensor de temperatura externo Probe Zone 4
7 Sensor de temperatura externo Probe Zone 3
8 Contacto libre de potencial para interrumpir el movimiento de agitación
