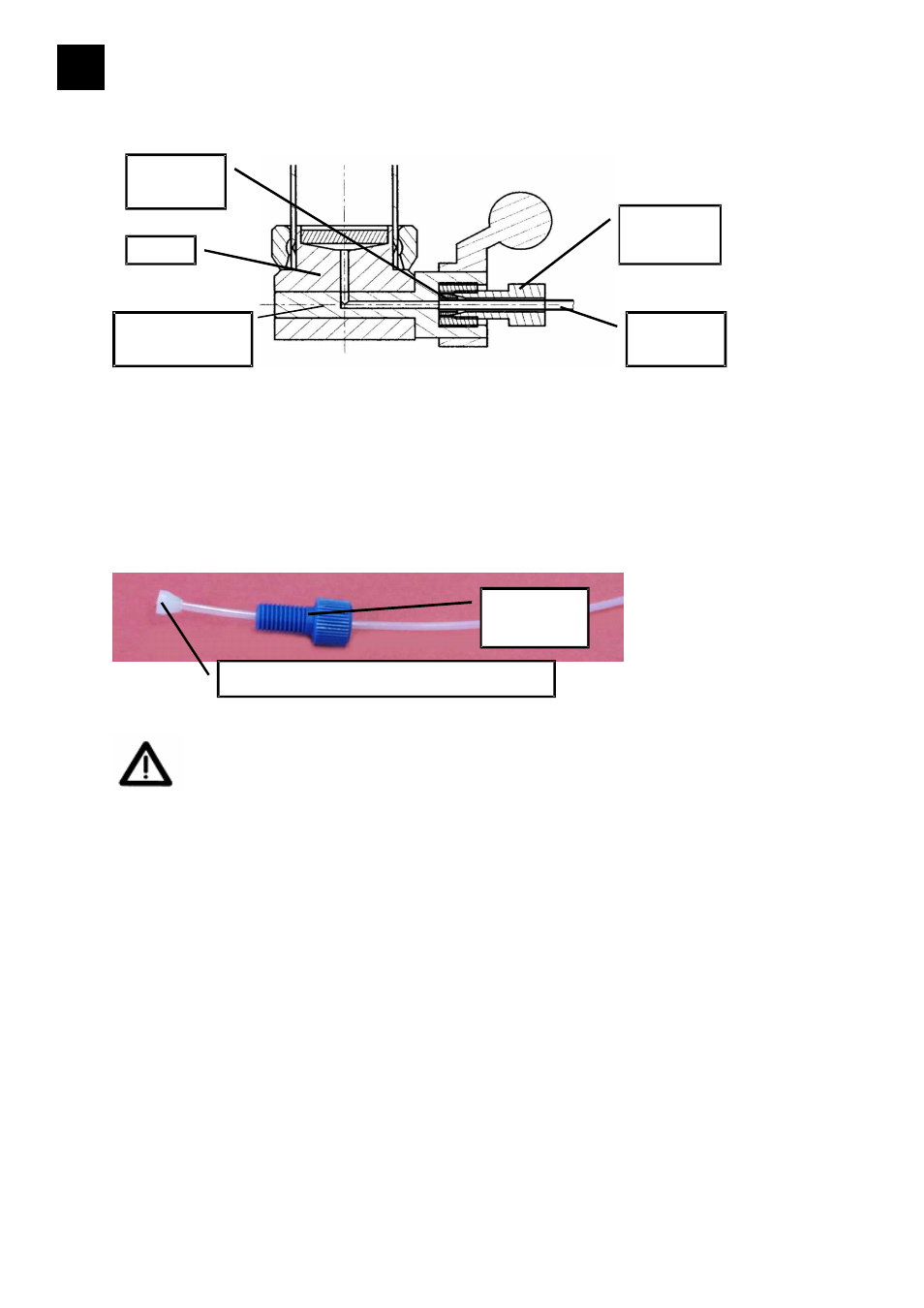

2.1.5. Raccordement du tuyau à la tête et au pied
Insert de soupape
rotative
Pied
Raccord
de tuyau
Tuyau en
PTFE
Bague de
serrage
Pour commencer, emmancher le raccord vissé de tuyau sur le tuyau en PTFE.
Ensuite, glisser la bague de serrage, tout d'abord par sa partie conique (voir figure ci-
dessous) sur le tuyau jusqu'à ce que la bague de serrage et l'extrémité du tuyau
soient alignés. Enfin, visser à la main le raccord de tuyau et le tuyau avec la bague
de serrage dans le trou taraudé et le serrer.
Raccord de
tuyau
Bague de serrage alignée sur tuyau en PTFE
Serrer le raccord en veillant à ne pas écraser le tuyau et à assurer
l'étanchéité du vide.
