16
I D I

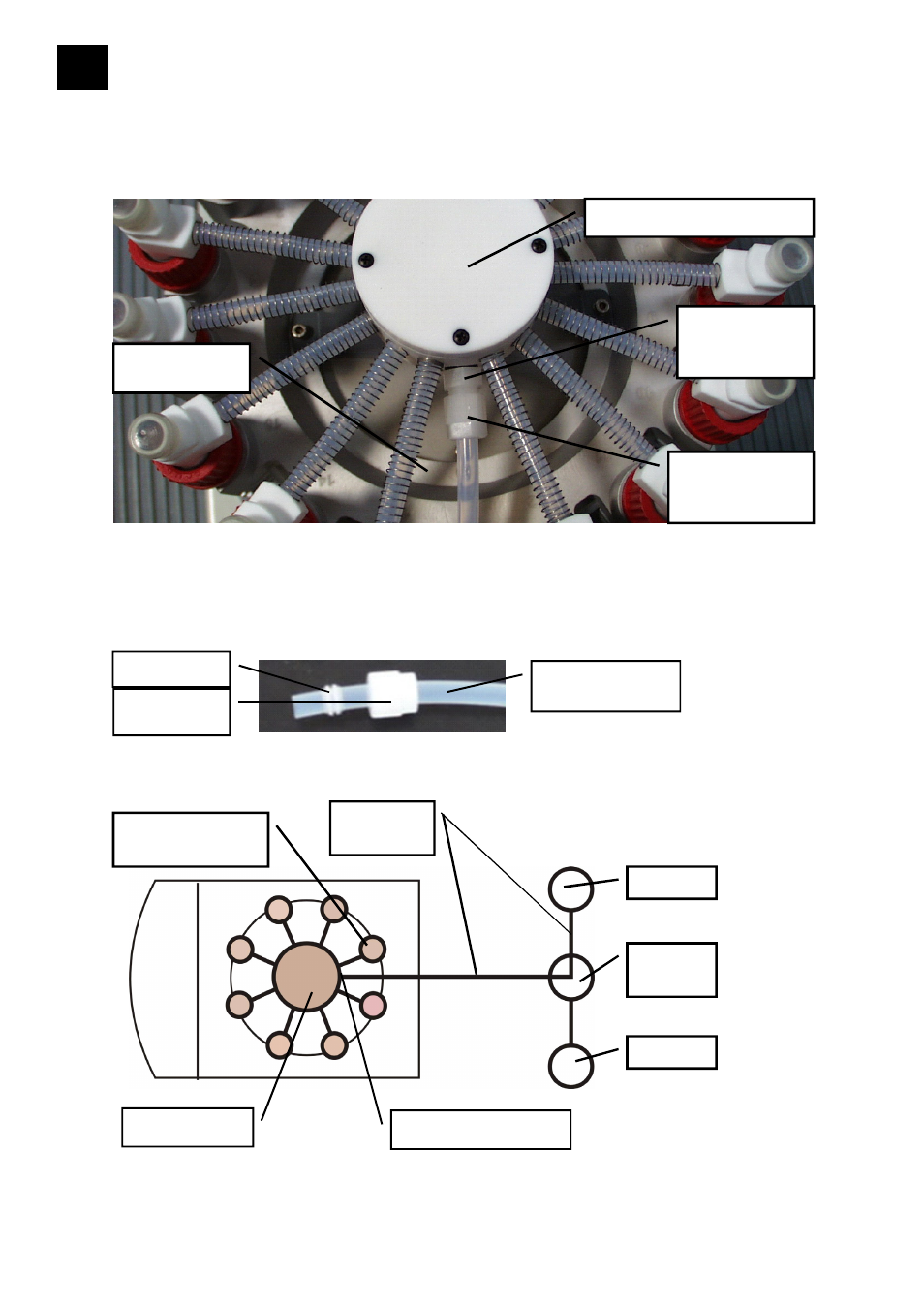

1.3. Vakuum / Inertgasanschluss herstellen
1.3.1. Vakuum / Inertgas Leitung anschließen
Verschraubung
für Vakuum und
Inertgas (B)
Vakuum/Inertgasverteiler (A)
Rückseite des
Gerätes
Dicht-Klemmring
und Über-
wurfmutter (C)
Der Vakuum / Inertgasanschluss ist für den mitgelieferten PTFE Schlauch 8/6
vorgesehen. Überwurfmutter über den Schlauch schieben, Dicht-Klemmring
aufschieben, Schlauchende auf die Verschraubung schieben und Überwurfmutter
festziehen.
Dichtring
Überwurf -
mutter
PTFE
Vakuumschlauch
1.3.2. 3 Wege-Ventil für Vakuum / Inertgas (im Lieferumfang)
3 Wege
Ventil
Reaktionsaufsatz
Liquid
Inertgas
Vakuum
Vakuum
Leitungen
Verschraubung (B,C) Verteilblock (A)
