23
I D I
Die Vakuum/Inertgas Schlauchverbindungen sind geschraubt. Siehe hierzu Kapitel
2.1.5 Schlauchanschluss an Kopf- und Fußteil. Die Zuordnung der Reaktionsgefäße
zu den Anschlüssen am Verteilblock ist beliebig, wählen Sie jedoch den dem Gefäß
am nächsten liegenden, egal in welcher Ebene der Anschluss liegt.
2.4. Vakuum / Inertgasanschluss am Verteilblock herstellen
Der Vakuum/Inertgas Anschluss ist für den mitgelieferten PTFE Schlauch 8/6
vorgesehen. Überwurfmutter über den Schlauch schieben, Dicht-Klemmring
aufschieben, Schlauchende auf die Verschraubung schieben und Überwurfmutter
festziehen.

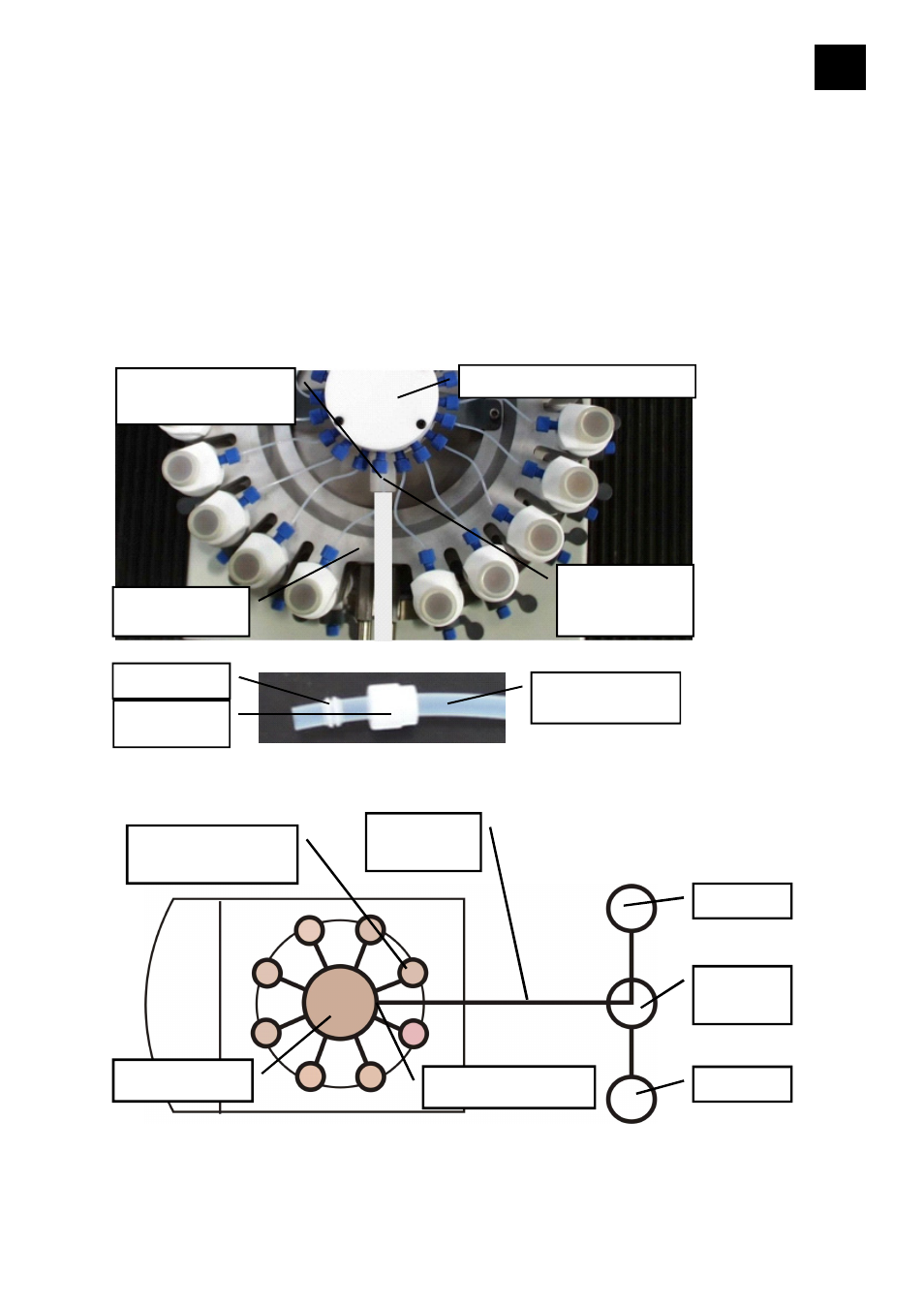

Vakuum/Inertgas Verteiler (A)
Rückseite des
Gerätes
Verschraubung
für Vakuum und
Inertgas (B)
Dicht - Klemmring und
Überwurfmutter (C)
Dichtring
Überwurf -
mutter
PTFE
Vakuumschlauch
2.4.1. 3 Wege-Ventil für Vakuum / Inertgas (im Lieferumfang)
3 Wege
Ventil
Reaktionsaufsatz
Solid
Inertgas
Vakuum
Vakuum
Leitungen
Verteilblock (A)
Verschraubung (B,C)
