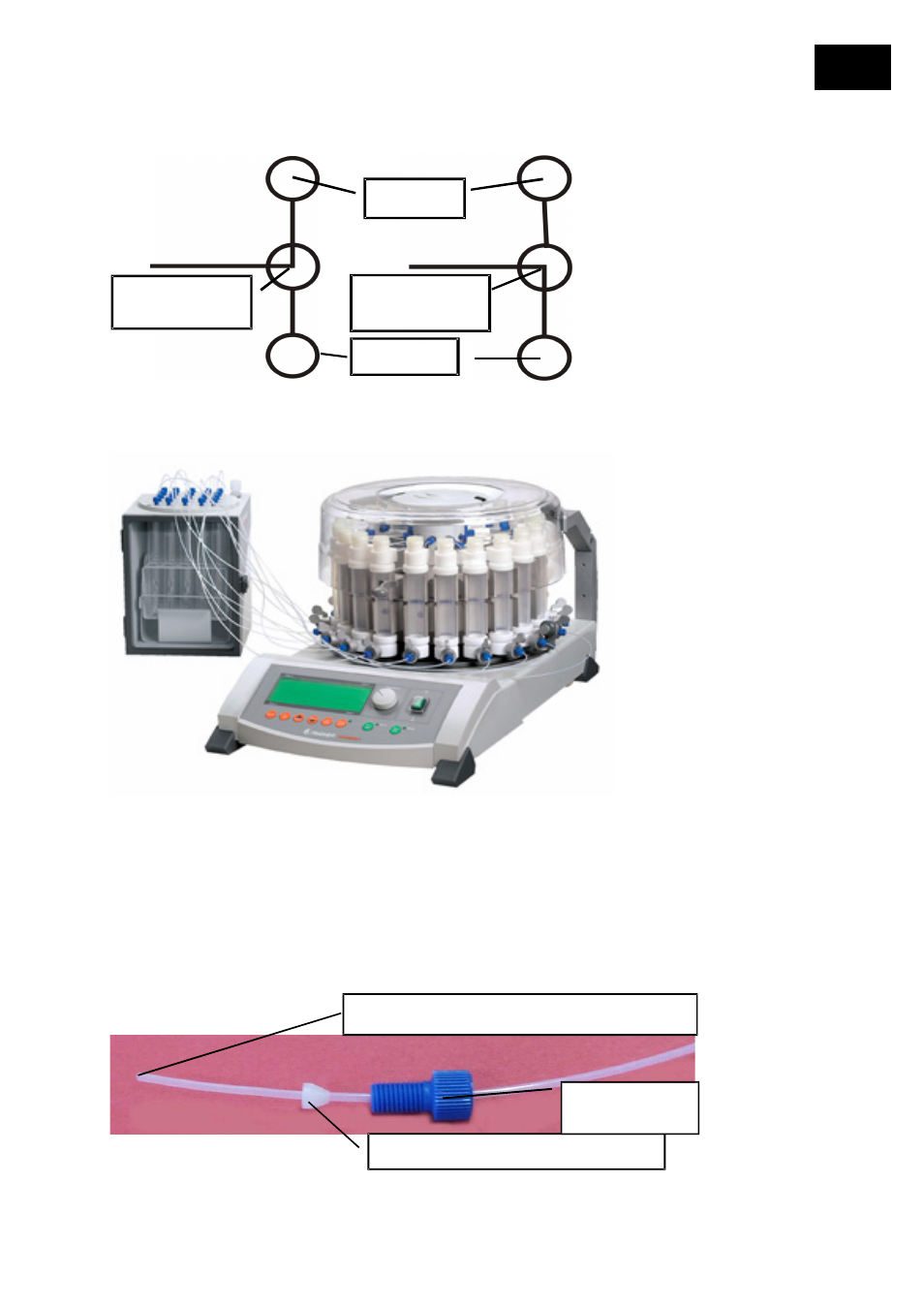

2.4.2. Posiciones de la válvula vacío/gas inerte
Vacío
Gas inerte
Posición de la
válvula gas inerte Posición de la
válvula vacío
2.5. Conexión de cuba de residuos
La conexión se realiza desde los pedestales de los recipientes hacia la cuba de
residuos (Waste Cube) mediante el tubo de PTFE (dimensiones 1/16"). El tubo debe
cortarse en pedazos de igual longitud y los cantos de corte deben ser rectos y bien
definidos. Cerciórese de conectar siempre las posiciones con la misma
identificación.
Monte el atornillamiento de tubo y el anillo de opresión hacia la cuba de residuos
(Waste Cube) de la forma mostrada y atorníllelos.
Anillo de opresión
Atornillamiento
de tubo
El tubo de PTFE debe sobresalir 20 mm
sobre el anillo de opresión
