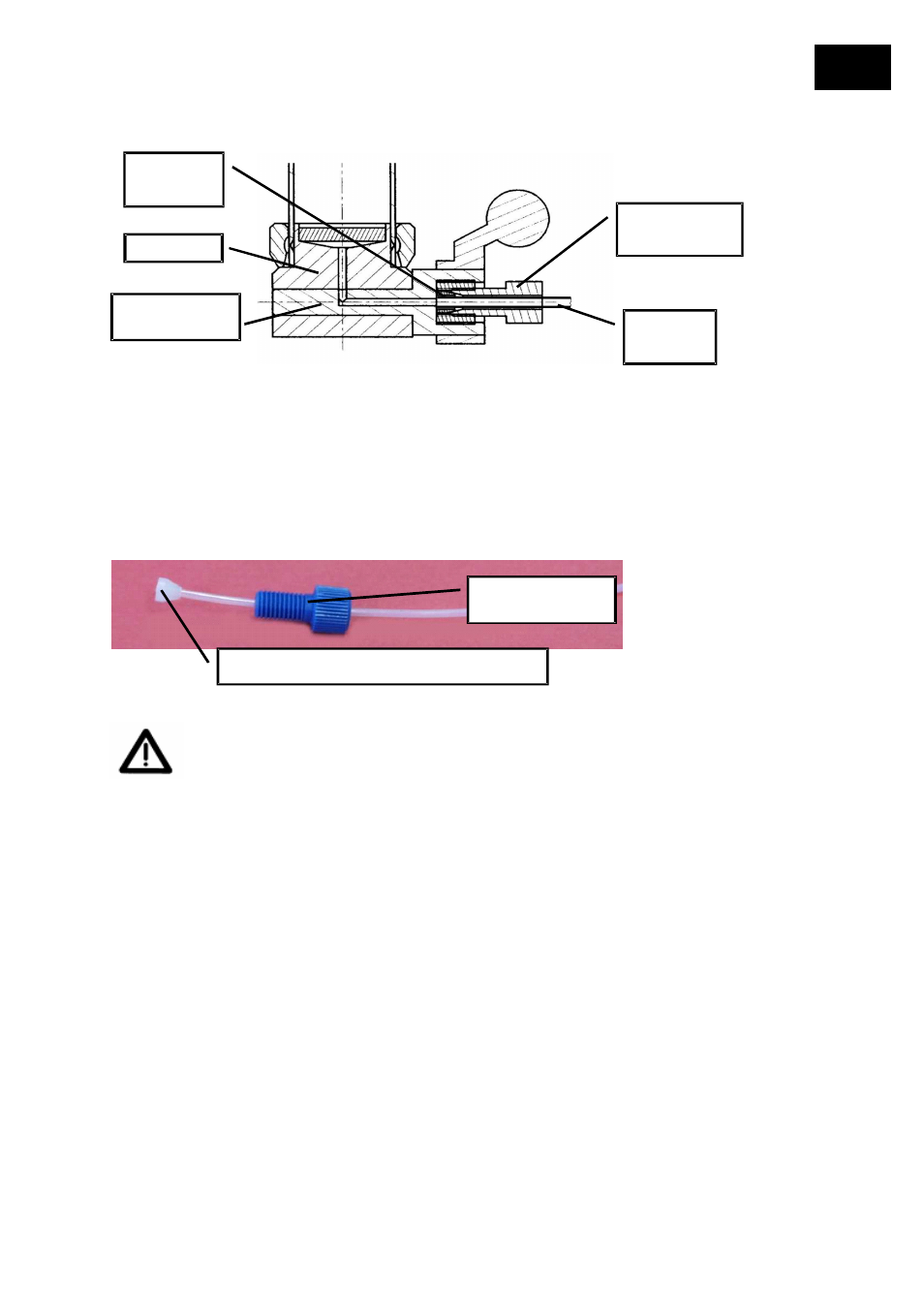

2.1.5. Conexión del tubo en el cabezal y en el pedestal
Inserto de
válvula giratoria
Pedestal
Atornillamiento
de tubo
Tubo de
PTFE
Anillo de
opresión
Primero se empuja el atornillamiento de tubo sobre el tubo de PTFE. Después se
empuja el anillo de opresión con la parte cónica adelante (ver la figura de abajo)
sobre el tubo, hasta que el anillo y el extremo del tubo se encuentren a ras. A
continuación se atornilla manualmente el atornillamiento de tubo con el tubo y el
anillo de opresión en el taladro roscado y se aprieta.
Atornillamiento de
tubo
Anillo de opresión a ras con tubo de PTFE
Apretar de manera que el tubo no se aplaste y que haya estanqueidad
al vacío.
