Heidolph Synthesis 1 - Manual (Page 237)

237
I

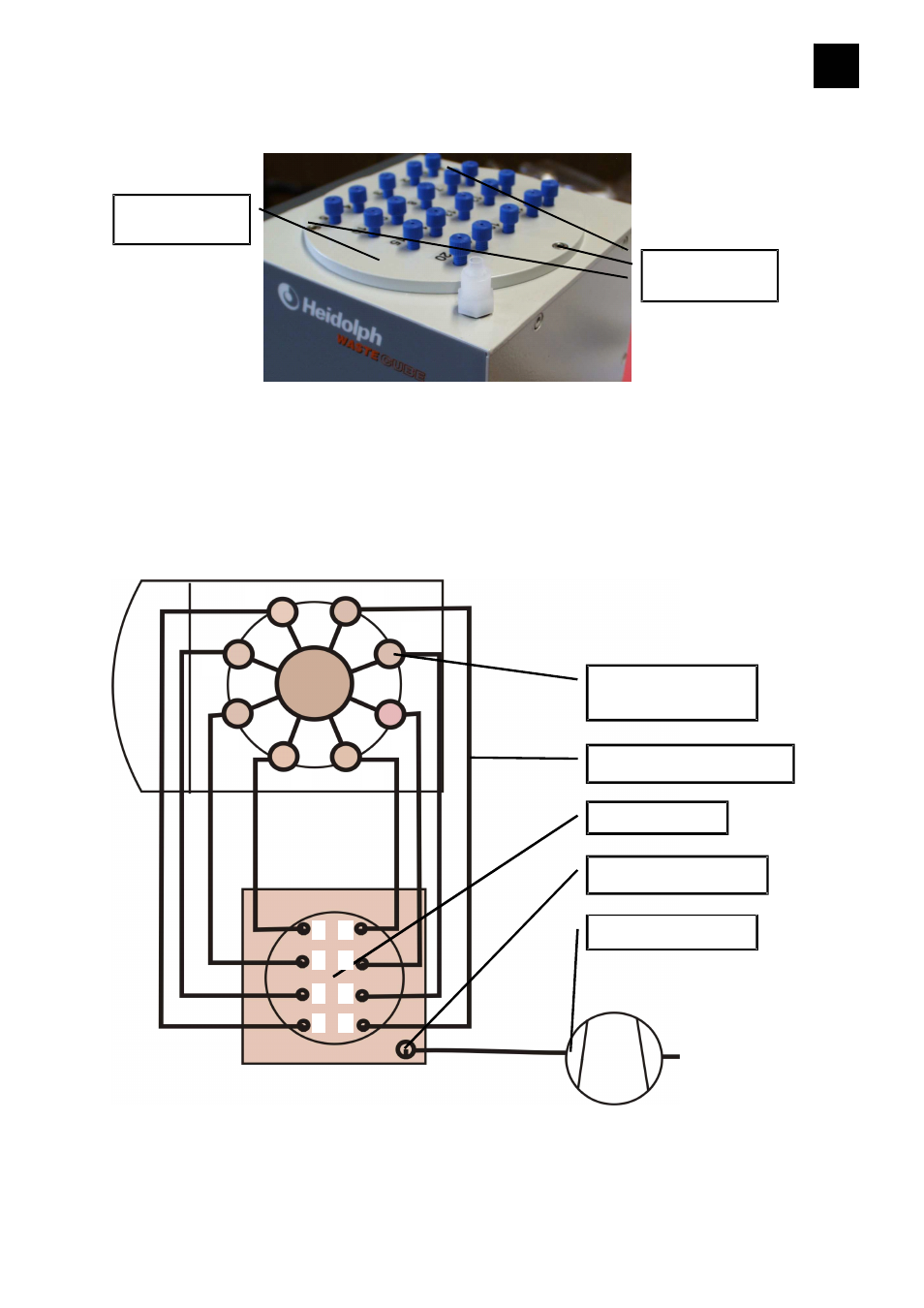

2.5.1. Adattamento del Waste Cube ad un diverso numero di recipienti
Adattatore per
Waste Cube
3 viti per
adattatore
Per poter sostituire l'adattatore per il Waste Cube, svitare le tre viti con una chiave
a brugola e rimuovere l'adattatore. Inserire il nuovo adattatore facendo attenzione
alla corretta posizione della guarnizione presente tra adattatore e involucro.
Fissare il nuovo adattatore serrando nuovamente le tre viti.
Si dovrà provvedere anche a sostituire il portaprovette.
2.5.2. Schema a blocchi delle connessioni al Waste Cube
Blocco di reazione
Solid
Waste Cube
Collegamento del vuoto
Pompa del vuoto
Tubo di collegamento
1
1
2
2
3
3
4
4
8
5
7
6
7
6
8
5
