4.4.3. Vakuumanschluss
und
Kühlwasseranschluss herstellen

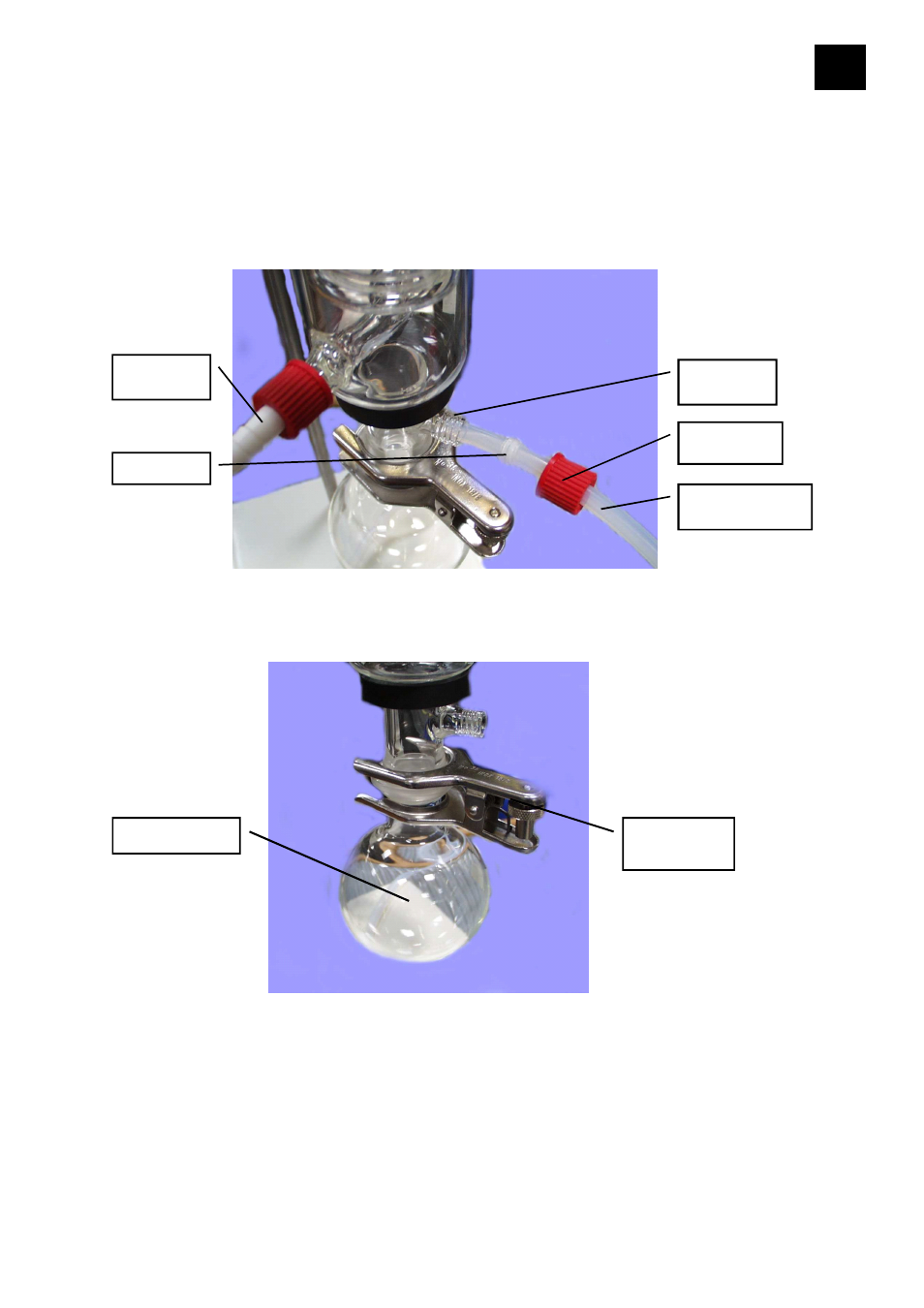

Auf den PTFE Vakuumschlauch wird zuerst die Lochschraubkappe in abgebildeter
Weise geschoben (Lochschraubkappe nicht mit den Schraubkappen zu den
Kühlwasseranschlüssen verwechseln). Dann Dichtring aufschieben und
Schlauchende in den Vakuumanschluss schieben. Lochschraubkappe aufdrehen und
mäßig festziehen.
Vakuum
-
anschluss
Kühlwasser
-
anschluss
Dichtring
Lochschraub
-
kappe
PTFE
Vakuumschlauch
4.4.4. Auffangkolben
montieren
Der Auffangkolben wird mit der Kugelschiffklemme am Kühler befestigt.
Auffangkolben
Kugelschliff
-
klemme
