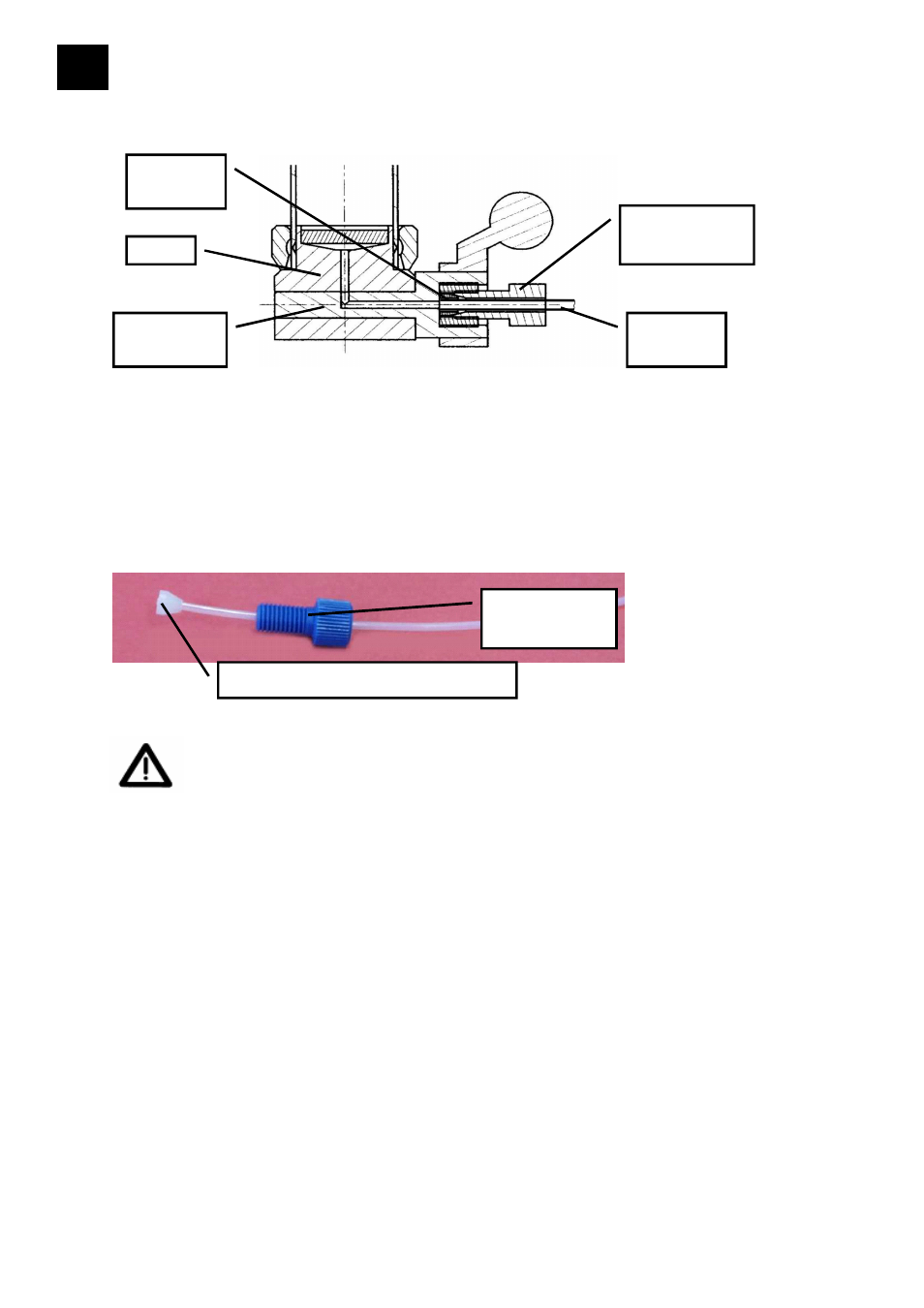

2.1.5. Schlauchanschluss an Kopf und Fußteil
Drehventil
-
einsatz
Fußteil
Schla
uch
-
verschraubung
PTFE
-
Schlauch
Klemm-
ring
Zuerst wird die Schlauchverschraubung über den PTFE Schlauch geschoben. Dann
Klemmring mit der kegeligen Seite zuerst auf den (siehe Bild unten)
Schlauch schieben, bis Klemmring und Schlauchende bündig sind. Dann
Schlauchverschraubung und Schlauch mit Klemmring in die Gewindebohrung von
Hand schrauben und festziehen.
Schlauch
-
verschraubung
Klemmring mit PTFE Schlauch bündig
Gerade so festziehen, dass der Schlauch nicht gequetscht wird und
Vakuumdichtigkeit erreicht wird.
