115
I F I

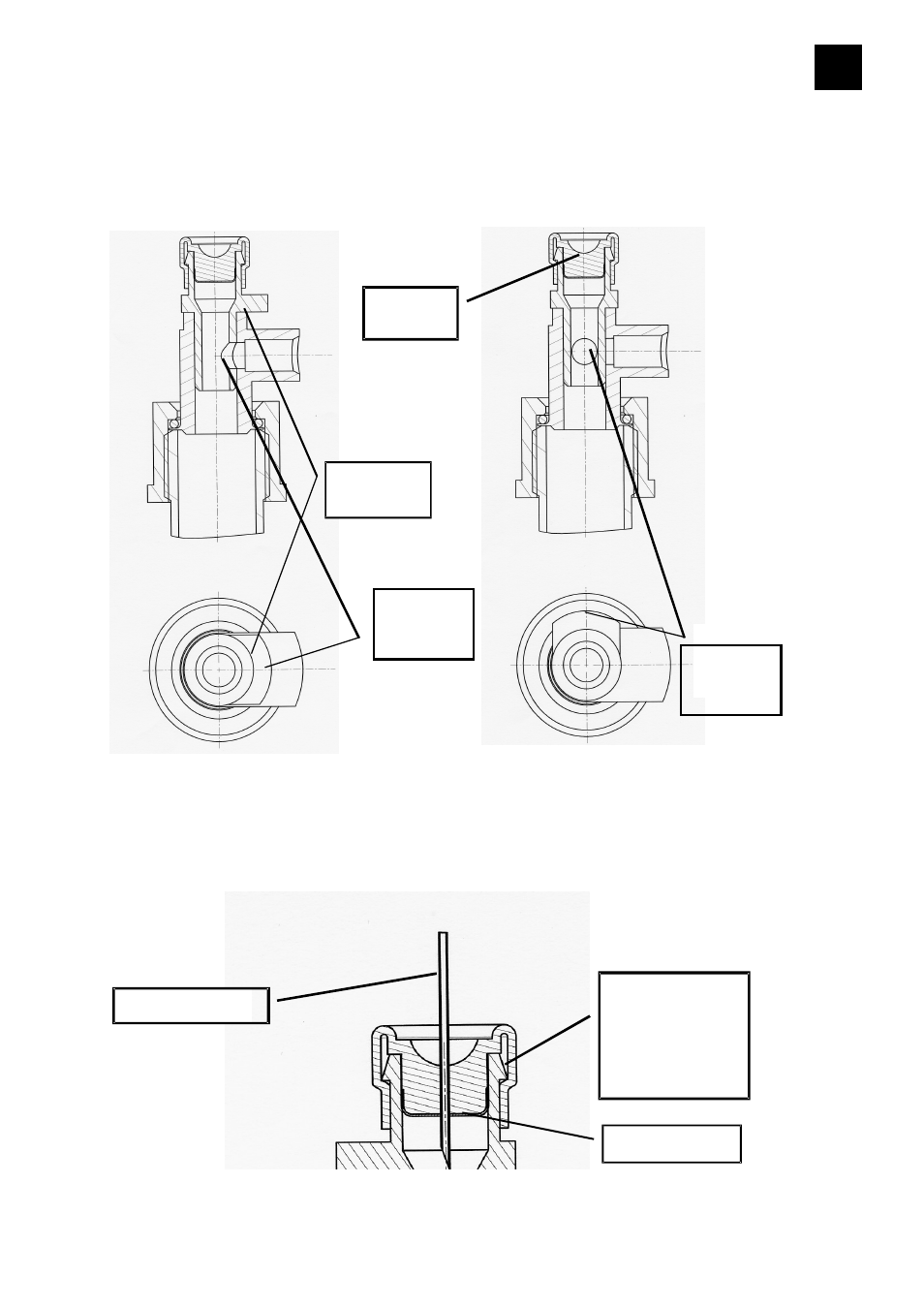

1.1.3. Soupape rotative intégrée
En position « ouverte », la poignée de commande est orientée dans la direction du
raccord de vide/de gaz inerte ; en position « fermée », elle se trouve en travers de ce
raccord.
Poignée de
commande
Soupape
en position
« ouverte »
Septum
(bouchon)
Soupape
en position
« fermée »
1.1.4. Septum
Le septum est la fermeture du réacteur à travers laquelle il est possible d'additionner
à plusieurs reprises du solvant et du réactif à l'aide d'une aiguille de seringue. Le
septum est réalisé en silicone et est revêtu d'un film en PTFE vers la face intérieure
du réacteur.
Aiguille de seringue
Bague de fixation
maintenant le
septum même
lorsque la pression
intérieure est
élevée
Film PTFE
