138
I F I

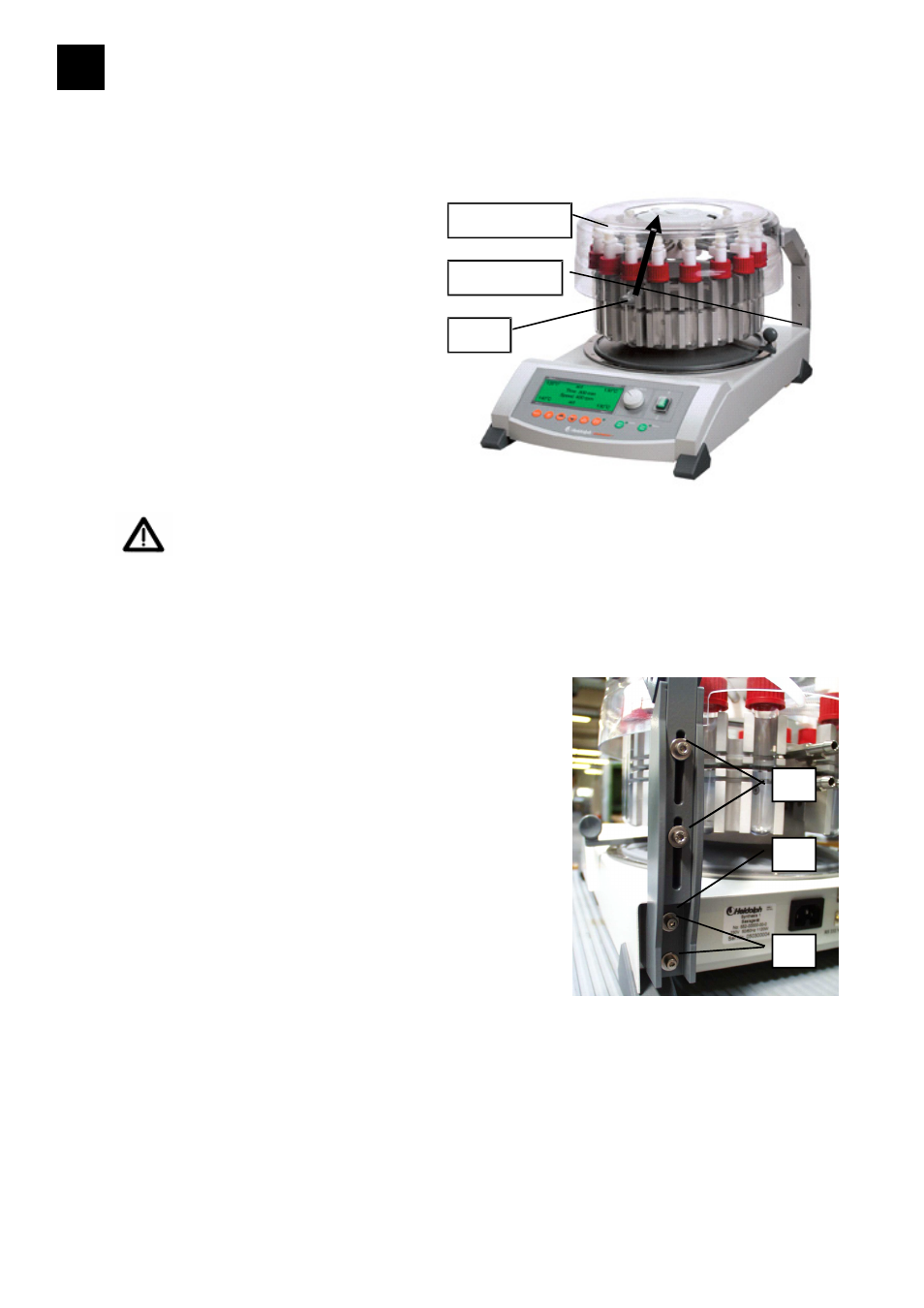

6. Montage du capot de protection
6.1. Capot de protection
Le capot de protection est un
accessoire fourni en option ; lorsque
l'appareil fonctionne à de hautes
températures, il évite que l'opérateur
n'entre inopinément en contact avec
la garniture de réaction brûlante.
Une poignée permet d'écarter le capot
de protection.
Même si le capot de protection est monté, faire particulièrement attention en
manipulant les réacteurs ! Il n'est pas possible de protéger toutes les zones.
Risque de brûlure !
6.2. Montage
Fixer les deux supports articulés, au moyen de respectivement 2
vis à six pans creux (1), sur le panneau arrière de
l'appareil. Placer les rondelles (2) sous les têtes de
vis. Les deux vis de réglage (3) de chaque support
articulé permettent d'ajuster la hauteur du capot en
fonction des différentes hauteurs des garnitures de
réaction. Pour ce faire, desserrer les vis à six pans
creux (3) de chaque support articulé d'un tour environ,
régler la hauteur et enfin resserrer les vis.
Les clés servant à serrer et desserrer les vis à six
pans creux sont jointes à la livraison.
7. Echange des garnitures de
réaction
Les garnitures de réaction se composent des éléments suivants :
• 4 blocs d'équilibrage de température (un bloc par zone de chauffage)
• Bloc de condensation
• Réacteurs complets (le nombre de réacteurs dépend de la garniture de
réaction)
• Distributeur de vide / gaz inerte
• Raccords pour les tuyaux menant du distributeur de vide / gaz inerte aux
réacteurs (le nombre de raccords dépend de la garniture de réaction)
3
2
1
Capot de protection
Support articulé
Poignée
