236
I

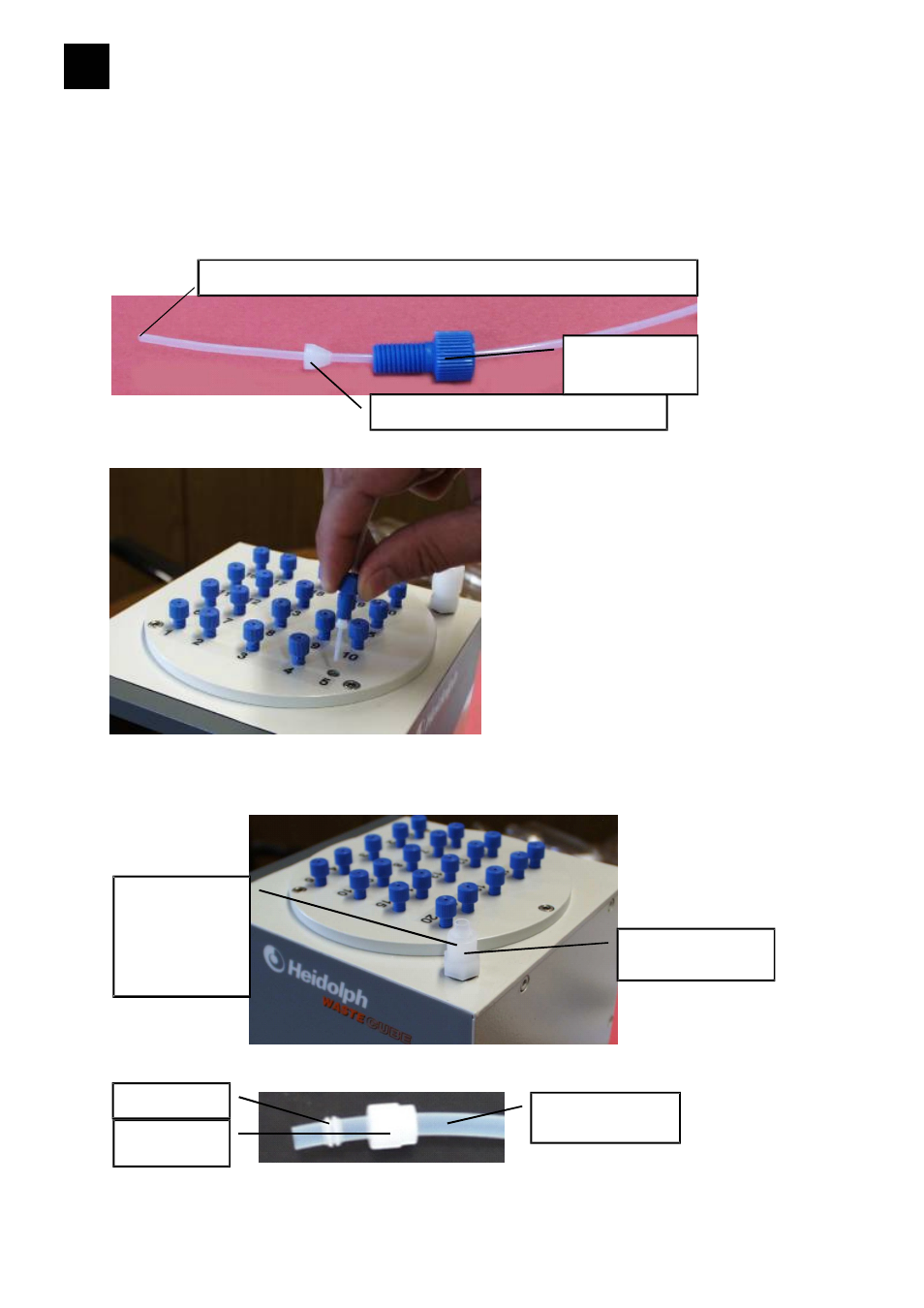

Il collegamento dalla base del recipiente al Waste Cube viene realizzato con il tubo
flessibile in PTFE da 1/16" in dotazione. Il tubo flessibile deve essere tagliato in pezzi
di uguale lunghezza, il bordo di taglio deve essere diritto e netto. Fare attenzione a
collegare tra loro posizioni che hanno la stessa marcatura.
Eseguire il montaggio del connettore filettato e dell'anello di bloccaggio come
illustrato e poi avvitarlo al Waste Cube.
Anello di bloccaggio
Connettore
filettato
Il tubo flesibile in PTFE deve sporgere 20 mm dall'anello di bloccaggio
Il collegamento del vuoto al Waste Cube viene realizzato tramite il tubo flessibile di
connessione a ciò preposto.
Fissare il tubo
flessibile con
l'anello di
bloccaggio a
tenuta e il dado
a risvolto
Collegamento per
il tubo del vuoto
Anello di tenuta
Dado a risvolto
Tubo del vuoto in
PTFE
